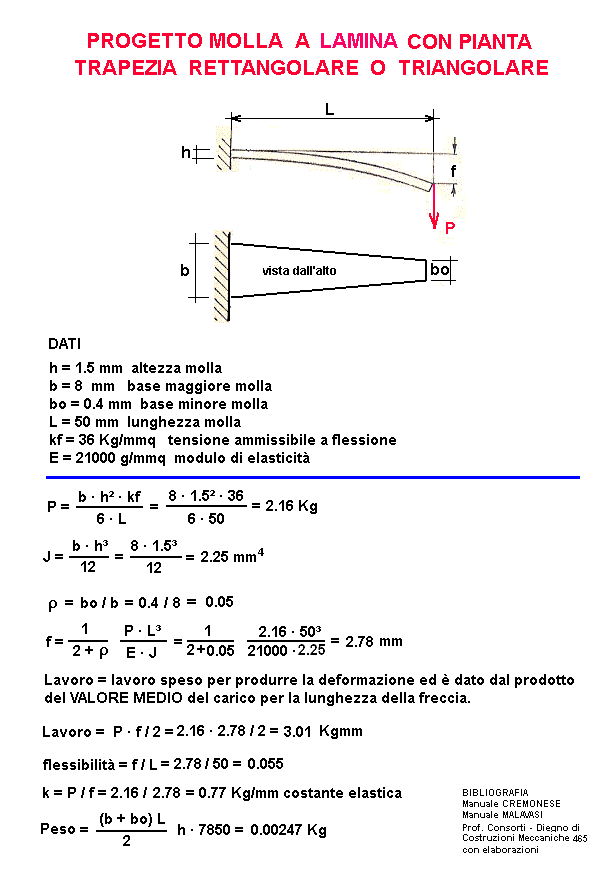

Calcolo molla a lamina a pianta trapezia, rettangolare o triangolare

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali usare il punto
h = altezza molla mm
b = base maggiore molla mm
bo = base minore molla mm
L = lunghezza molla mm
kf = tensione ammissibile a flessione Kg/mmq
E = modulo di elasticità Kg/mmq

RISULTATI

Premere F5 per azzerare
i risultati

P = carico max applicabile Kg
ρ = bo / b = ///
f = freccia o saetta d'inflessione mm
Lavoro = P · f / 2 = Kgmm
flessibilità = f / L ///
k = P/f = costante elastica Kg/mm
J = momento d'inerzia mm4
Peso molla Kg
