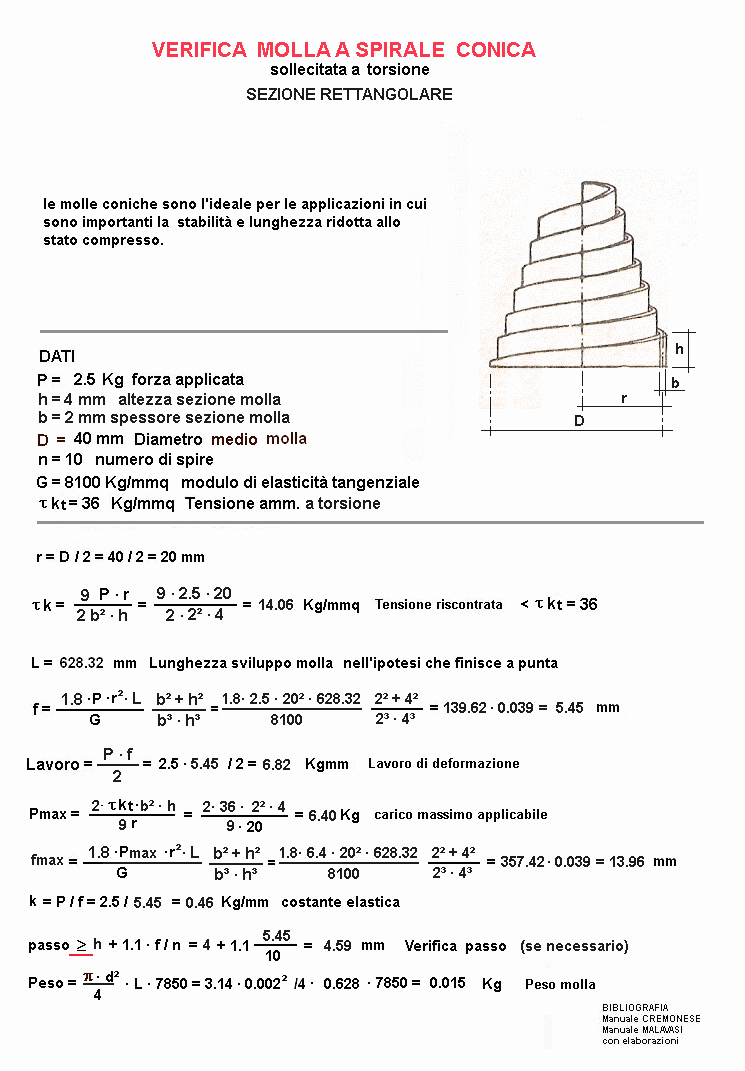

Verifica tensione della molla conica a sezione rettangolare e calcolo sviluppo

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali inserire il punto
P = forza applicata		Kg
h =		mm
b =		mm
D = Diametro grande alla base		mm
n = numero di spire		N°
G = modulo di elasticità tangenziale (G =~ 0.385 · E)		Kg/mmq
τ kf = Tensione amm. a torsione - carico di sicurezza molla		Kg/mmq
RISULTATI	Per azzerare i risultati premere F5
τ k = tensione riscontrata sulla molla < τ kf		Kg/mmq
f = freccia causata da P scelto		mm
Lavoro = P · f/2 = Lavoro di deformazione		Kgmm
Pmax = carico massimo applicabile		Kg
fmax = freccia causata da Pmax		mm
k = P / f = costante elastica		Kg/mm
L = Lunghezza sviluppo spirale (nell'ipotesi che finisce a punta)		mm
Il passo deve essere >= (h + 1.1· f / n) se necessario		mm
Peso molla =		Kg
