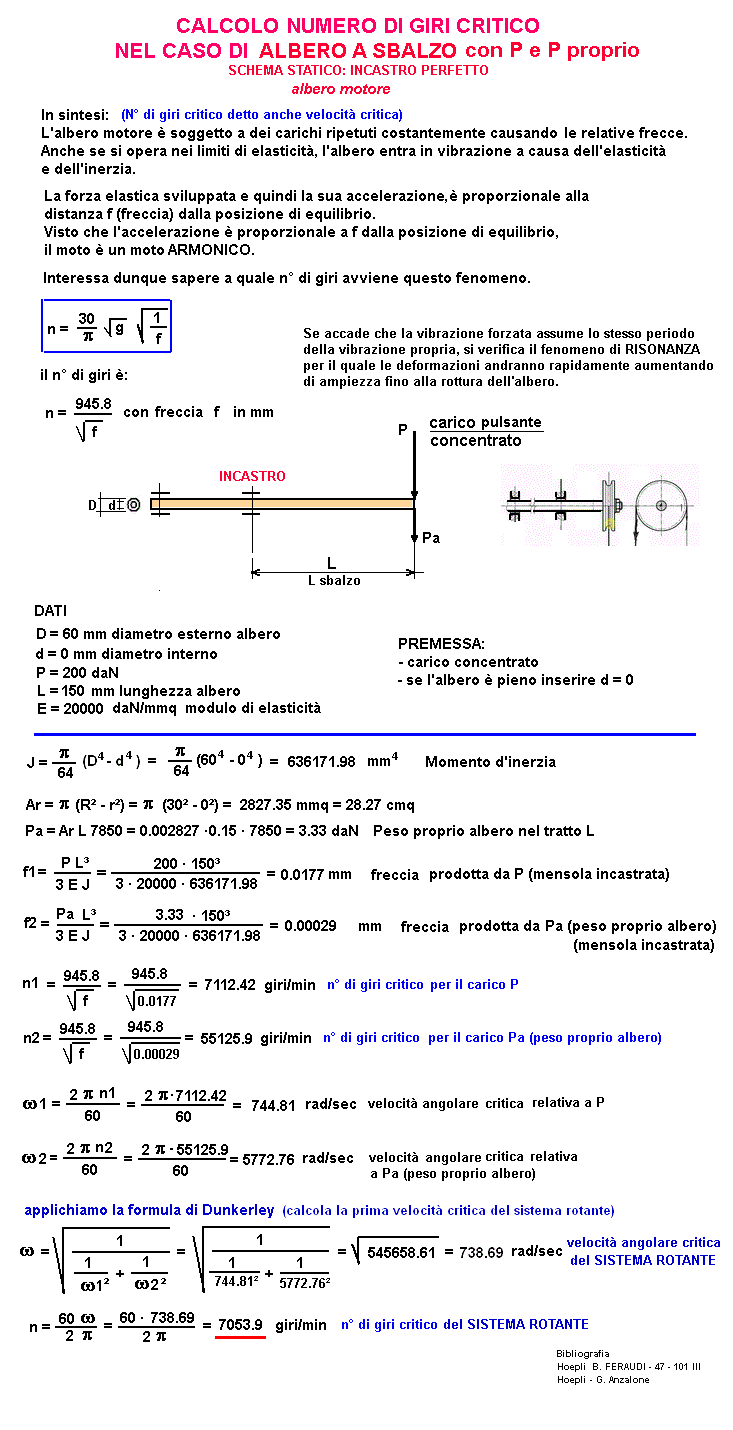

Calcolo del numero di giri critico (velocità critica)
dell'albero motore a sbalzo per evitare la risonanza
considerando P e il peso proprio dell'albero -

- Meccanica -

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
D = diametro esterno		mm
d = diametro interno		mm
P =		daN
L = lunghezza sbalzo dell'albero		mm
E = modulo di elasticità		daN/mmq
RISULTATI	-----------------------
Ar = Area sezione albero		cmq
Pa = peso dell'albero di lunghezza L		daN
J = Momento d'inerzia		mm4
f1 = freccia prodotta dal carico P		mm
f2 = freccia prodotta dal peso proprio Pa dell'albero		mm
ω = velocità angolare critica del sistema		rad/sec
n = numero di giri critico del sistema (da non superare)		giri/min
(1 daN (deca Newton) = 1 Kgf) (g = 9.81 m/sec²)
