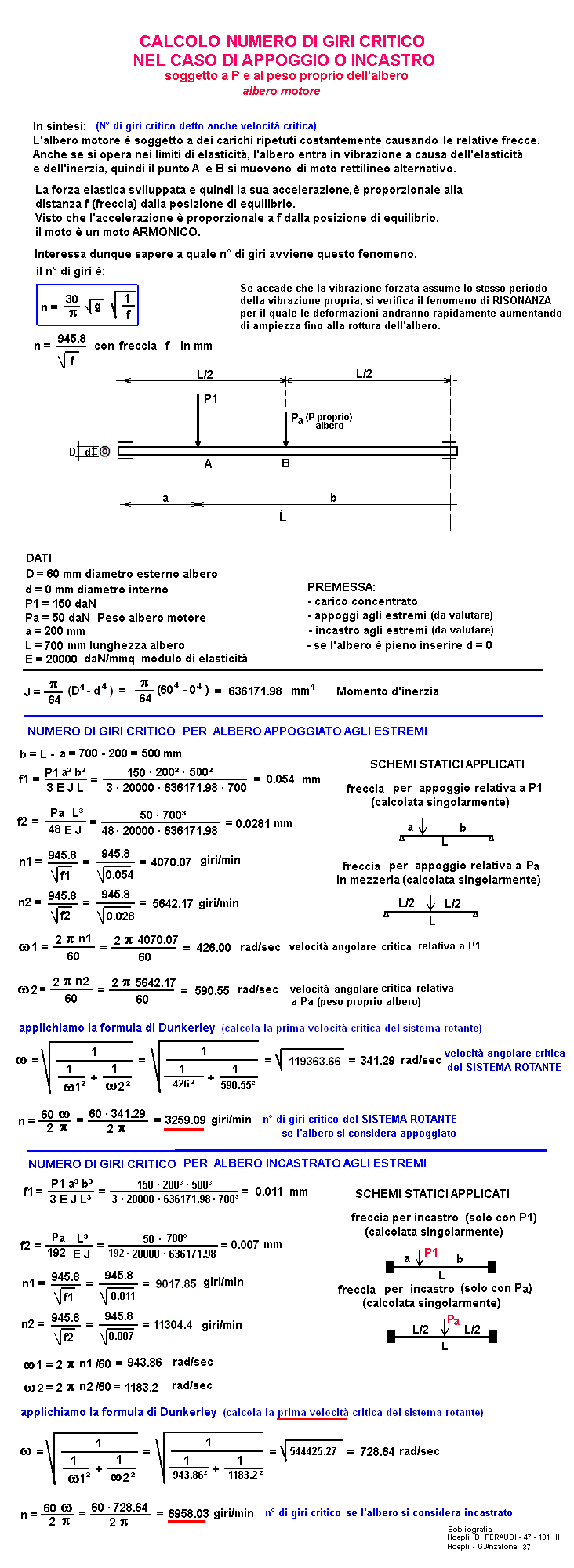

Calcolo del numero di giri critico (velocità critica) dell'albero motore per evitare la risonanza
soggetto a P e al peso proprio dell'albero

- Meccanica -

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
D = diametro esterno		mm
d = diametro interno		mm
P1 =		daN
Pa = peso albero motore		daN
a =		mm
L = lunghezza albero		mm
E = modulo di elasticità		daN/mmq
RISULTATI	-----------------------
b = L - a		mm
J = Momento d'inerzia dell'albero		mm4
PER ALBERO APPOGGIATO AGLI ESTREMI	-----------------------
f1 appoggio = freccia causata da P1 calcolata singolarmente		mm
f2 appoggio = freccia causata da Pa calcolata singolarmente		mm
ω = velocità angolare critica		rad/sec
n = numero di giri critico		giri/min
PER ALBERO INCASTRATO AGLI ESTREMI	-----------------------
f1 incastro = freccia causata da P1 calcolata singolarmente		mm
f2 incastro = freccia causata da Pa calcolata singolarmente		mm
ω = velocità angolare critica		rad/sec
n = numero di giri critico da non superare		giri/min
1 daN (deca Newton) = 1 Kgf --- (g = 9.81 m/sec²)
