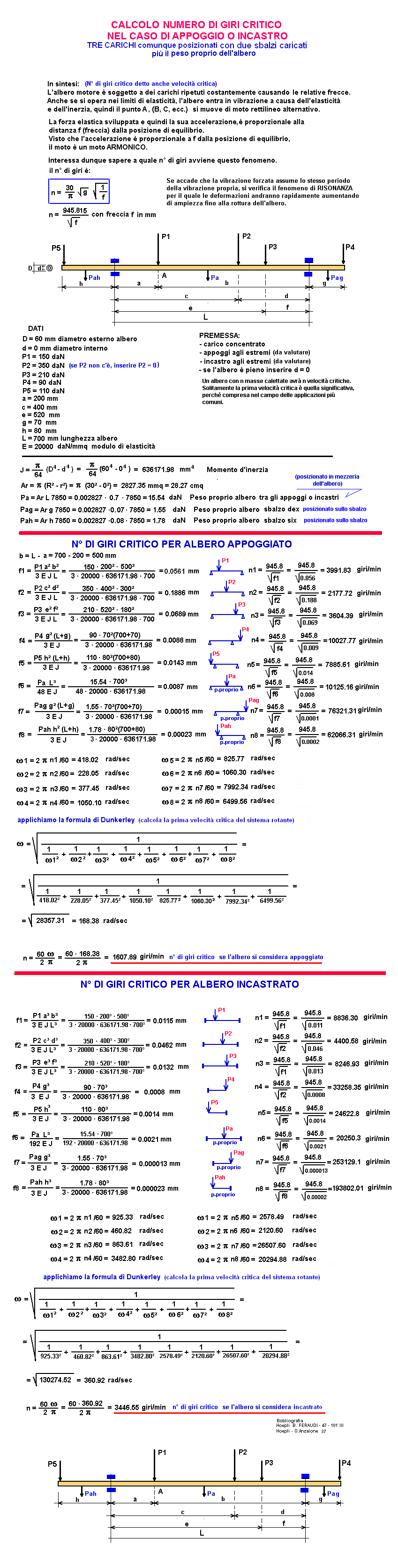

Calcolo del numero di giri critico (velocità critica) con 3 carichi
più 2 negli sbalzi e P proprio dell'albero motore per evitare la risonanza
- Meccanica -
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali
mettere il punto
D = diametro esterno albero
mm
d = diametro interno albero
(se albero è pieno inserire 0)
mm
P1 =
daN
P2 =
daN
P3 =
daN
P4 =
daN
P5 =
daN
a =
mm
c =
mm
e =
mm
g =
mm
h =
mm
L = lunghezza albero tra gli appoggi (o incastri)
mm
E = modulo di elasticità
daN/mmq
RISULTATI
-----------------------
b = L - a
mm
Ar = Area sezione albero
cmq
Pa = Peso albero tra gli appoggi o incastri
daN
Pag = peso albero sbalzo dex
daN
Pah = peso albero sbalzo six
daN
J = Momento d'inerzia dell'albero
mm
4
PER ALBERO APPOGGIATO
-----------------------
f1
appoggio
= freccia causata da P1
calcolata singolarmente
mm
f2
appoggio
= freccia causata da P2
calcolata singolarmente
mm
f3
appoggio
= freccia causata da P3
calcolata singolarmente
mm
f4
appoggio
= freccia causata da P4
calcolata singolarmente
mm
f5
appoggio
= freccia causata da P5
calcolata singolarmente
mm
f6
appoggio
= freccia causata da Pa
calcolata singolarmente
mm
f7
appoggio
= freccia causata da Pag
calcolata singolarmente
mm
f8
appoggio
= freccia causata da Pah
calcolata singolarmente
mm
ω = velocità angolare critica del sistema rotante (appoggi)
rad/sec
n = N° di GIRI CRITICO del sistema rotante (appoggi)
giri/min
PER ALBERO INCASTRATO
-----------------------
f1
incastro
= freccia causata da P1
calcolata singolarmente
mm
f2
incastro
= freccia causata da P2
calcolata singolarmente
mm
f3
incastro
= freccia causata da P3
calcolata singolarmente
mm
f4
incastro
= freccia causata da P4
calcolata singolarmente
mm
f5
incastro
= freccia causata da P5
calcolata singolarmente
mm
f6
incastro
= freccia causata da Pa
calcolata singolarmente
mm
f7
incastro
= freccia causata da Pag
calcolata singolarmente
mm
f8
incastro
= freccia causata da Pah
calcolata singolarmente
mm
ω = velocità angolare critica del sistema rotante (incastri)
rad/sec
n = N° di GIRI CRITICO del sistema rotante (incastri)
giri/min
1 daN (deca Newton) = 1 Kgf --- (g = 9.81 m/sec²)
