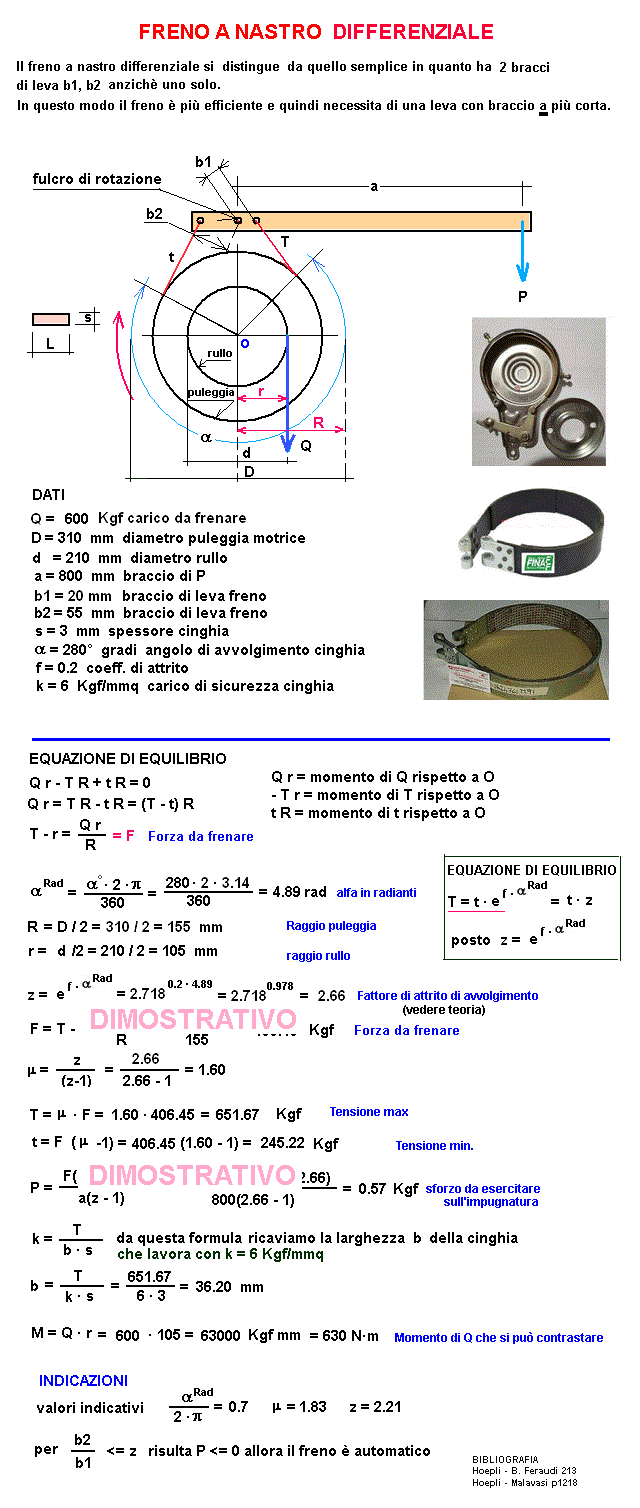

Calcolo freno a nastro DIFFERENZIALE
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
Q = carico da frenare
Kgf
D = diametro puleggia
mm
d = diametro rullo
mm
a = braccio di P
mm
b1 =
mm
b2 =
mm
s = spessore cinghia (< 4 mm)
mm
α = angolo di avvolgimento cinghia (abbracciato)
gradi
f = coeff. di attrito
///
k = carico di sicurezza
Kgf/mmq
RISULTATI
R = raggio puleggia
mm
r = raggio rullo
mm
alfa in radianti =
Rad
z = e
f · α
= fattore di attrito di avvolgimento
///
μ = coeff.
///
T = Tensione max nel ramo conduttore
Kgf
t = Tensione nel ramo condotto
Kgf
F = T - t = Forza da frenare tangente alla ruota del nastro
Kgf
P = sforzo da applicare all'impugnatura
Kgf
b = larghezza cinghia (< 80 mm)
mm
M = momento che si può contrastare
Kgf·mm
b2 / b1 = ( > z)
(se è <= z si ottiene il freno automatico)
///
