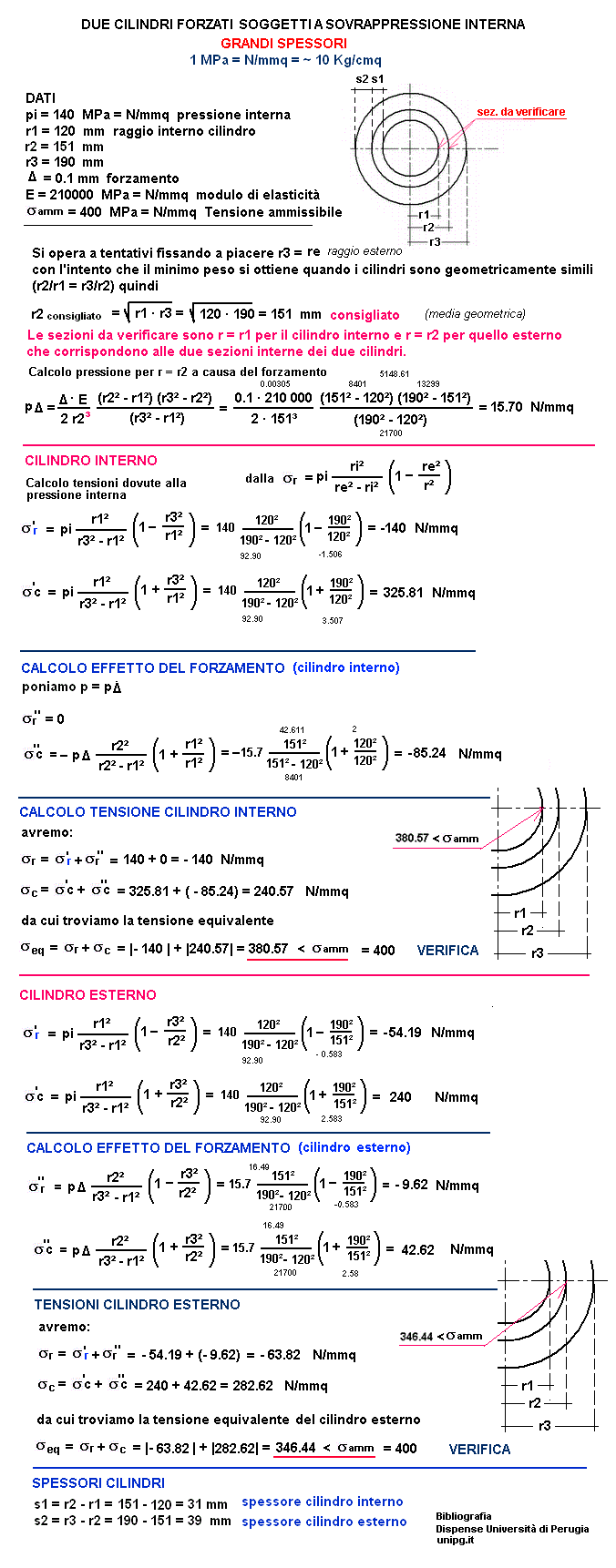

2 cilindri forzati soggetti a sovrappressione interna

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
pi = pressione interna		MPa = N/mmq
r1 = raggio interno 1° cilindro		mm
r2 = raggio		mm
r3 = raggio esterno 2 cilindro		mm
Δ = forzamento tra i due cilindri		mm
E = modulo di elasticità		MPa = N/mmq
σ amm = Tensione ammissibile		MPa = N/mmq
RISULTATI
r2 consigliato = (ipotesi per il minimo peso)		mm
pforz = pressione a causa del forzamento		MPa = N/mmq
CILINDRO INTERNO
σ 'r = tensione radiale dovuta alla pressione interna		N/mmq
σ 'c = tensione circonferenziale dovuta alla pressione interna		N/mmq
σ ''r = tensione radiale causata dall'effetto del forzamento		N/mmq
σ ''c = tensione circonferenziale causata dall'effetto del forzamento		N/mmq
σ r = σ 'r + σ ''r = tensione radiale totale cilindro interno		N/mmq
σ c = σ 'c + σ ''c = tens. circonferenziale totale cilindro interno		N/mmq
CILINDRO ESTERNO
σ 'r = tensione radiale dovuta alla pressione interna		N/mmq
σ 'c = tensione circonferenziale dovuta alla pressione interna		N/mmq
σ ''r = tensione radiale per effetto forzamento		N/mmq
σ ''c = tensione circonferenziale per effetto forzamento		N/mmq
σ r = σ 'r + σ ''r = tensione radiale totale cilindro esterno		N/mmq
σ c = σ 'c + σ ''c = tens. circonferenziale totale cilindro esterno		N/mmq
VERIFICA TENSIONI IDEALI cilindro Interno ed esterno	(< σ amm)
σ id = TENSIONE IDEALE CILINDRO INTERNO (< σ amm)		MPa = N/mmq	<
σ id = TENSIONE IDEALE CILINDRO ESTERNO (< σ amm)		MPa = N/mmq	<
s1 = spessore cilindro interno		mm
s2 = spessore cilindro esterno		mm
s = s1 + s2 = spessore totale		mm

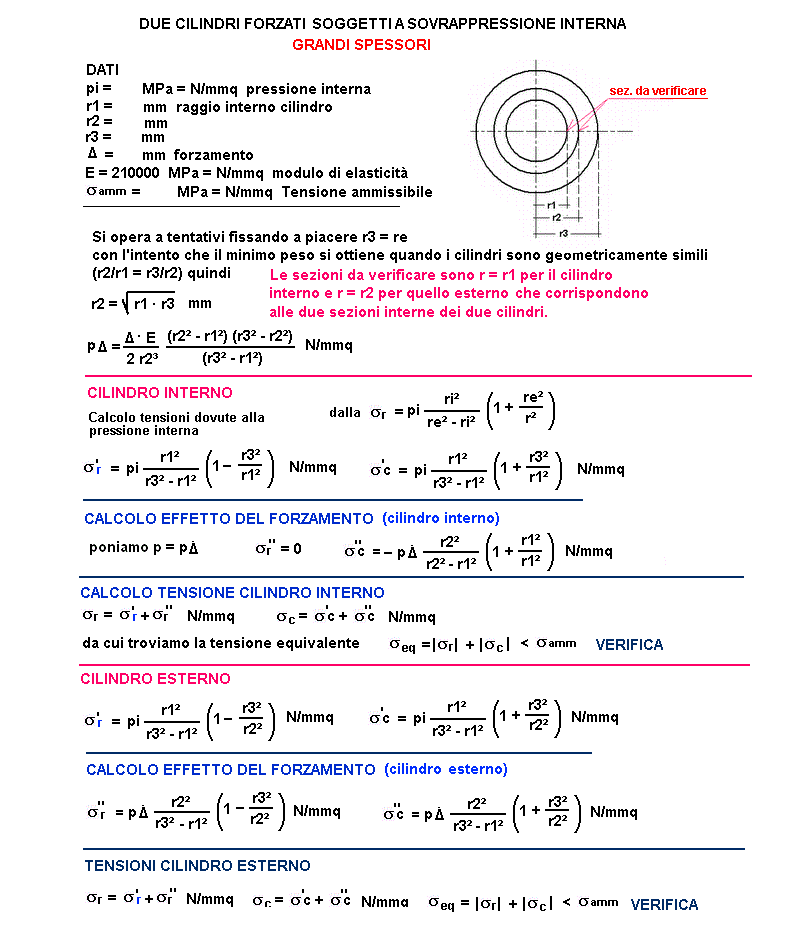

- Stampa -
