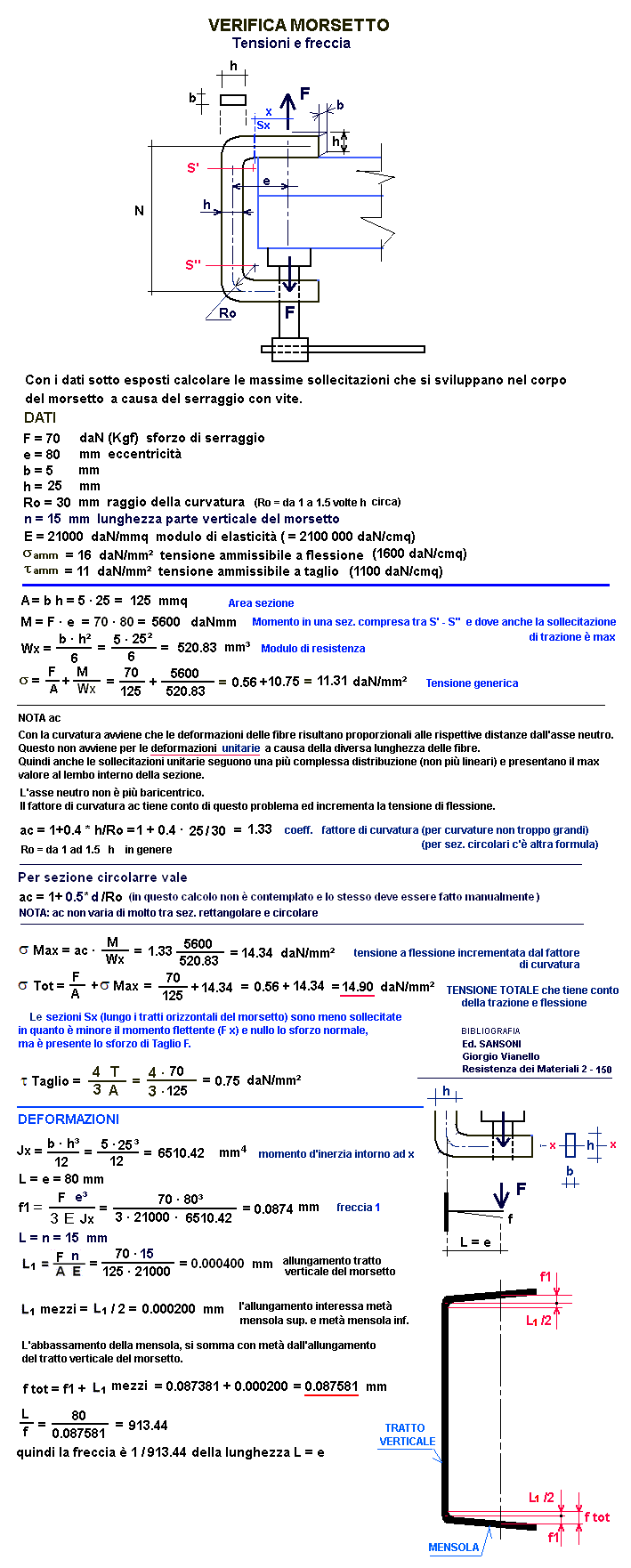

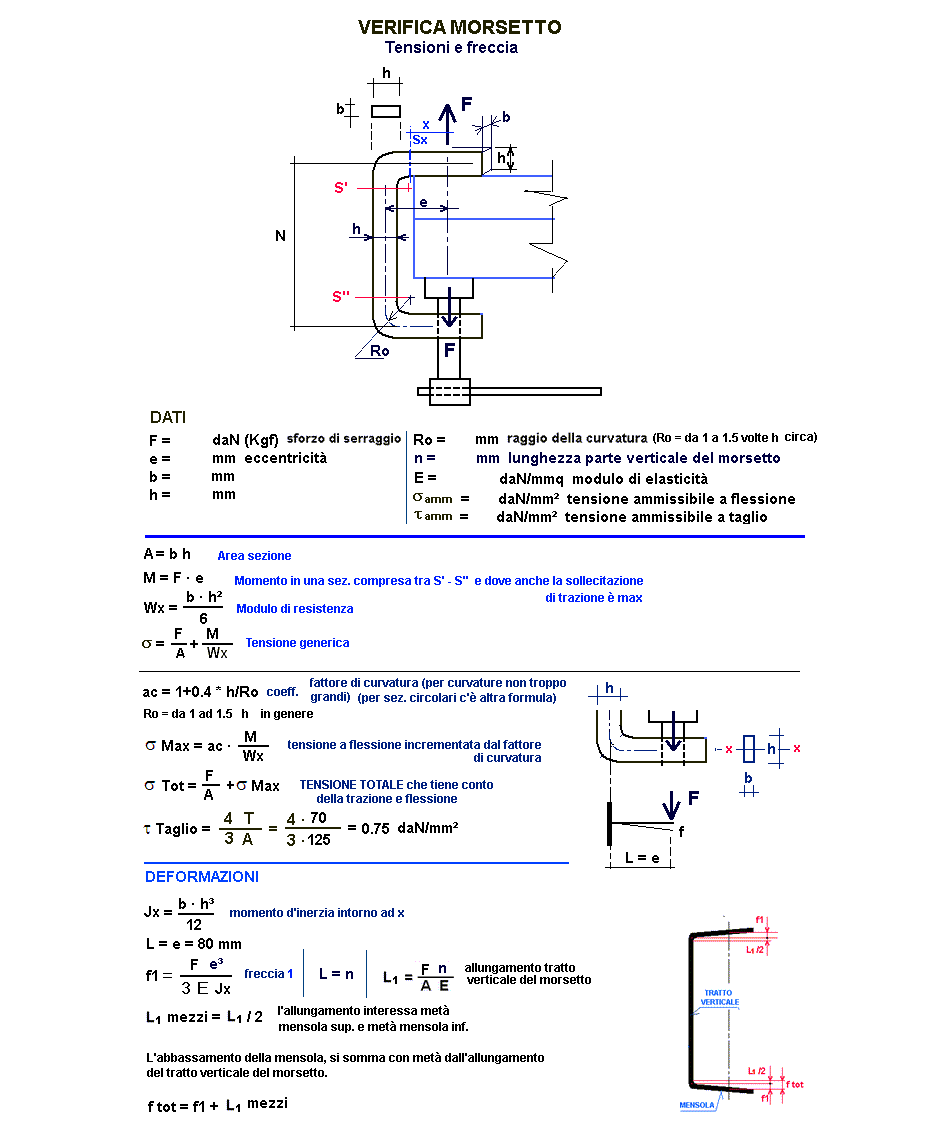

VERIFICA MORSETTO SOGGETTO A SERRAGGIO
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
F = sforzo di serraggio
daN (Kgf)
e = eccentricità
mm
b =
mm
h =
mm
Ro = raggio della curvatura
mm
n = distanza asse-asse tratto verticale morsetto
(serve solo per trovare allungamento L1)
mm
E = modulo di elasticità del materiale
daN/mm²
σ
amm
= tensione ammissibile a flessione
daN/mm²
τ
amm
= tensione ammissibile a taglio
daN/mm²
RISULTATI
A = b*h
mm²
M = F*e
daNmm
Wx = b*h²/6
mm³
σ = F/A + M / Wx
daN/mm²
ac = 1+0.4 * h/Ro
///
σ Max = ac*M / Wx
daN/mm²
σ Tot = F/A + σ Max
daN/mm²
τ Taglio = 4 * T / (3 * A)
daN/mm²
Jx = b*h³/12
mm
4
f1 = freccia della mensola
mm
L1 = allungamento prodotto da F sul tratto verticale del morsetto
mm
L1 mezzi = allungamento della quota inferiore (metà sopra e metà sotto)
mm
f = freccia tot (f1 + L1Mezzi)
mm
la freccia f vale L /
mm
(1 daN = 1 Kgf) (16 daN/mmq = 1600 daN/cmq)
