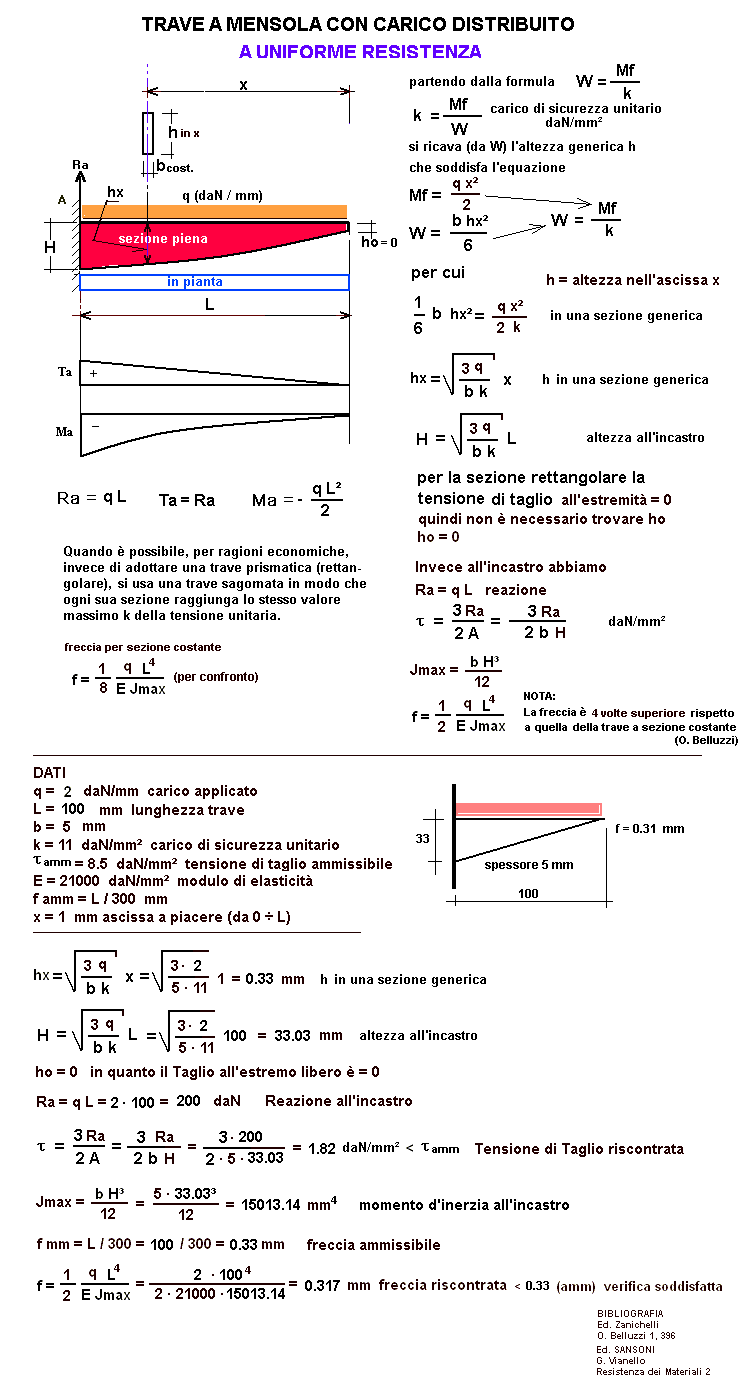

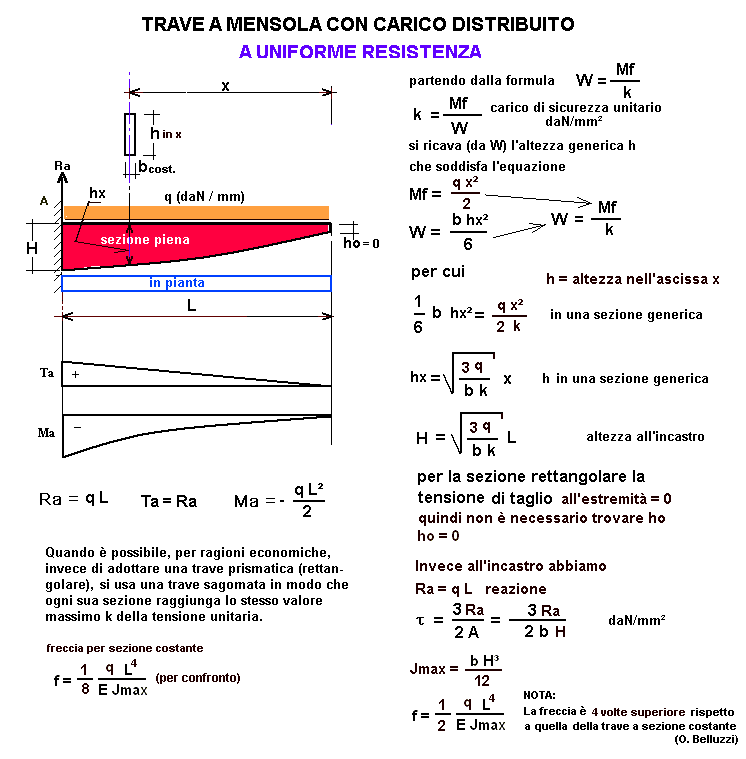

CALCOLO MENSOLA CON UNIFORME RESISTENZA E CARICO DISTRIBUITO

Calcoli statici
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
q = carico applicato	daN/mm
L = lunghezza trave	mm
b =	mm
k = carico di sicurezza unitario	daN/mm²
τ = tensione di taglio ammissibile	daN/mm²
E = modulo di elasticità	daN/mm²
f amm = L /	mm
x = ascissa a piacere (da 0 ÷ L)	mm
RISULTATI
hx = altezza in corrispondenza di x scelto	mm
H = altezza trave all'incastro	mm
ho =altezza trave all'estremità	mm
Jx momento d'inerzia all'incastro	mm4
f = freccia all'estremità	mm
f amm = freccia ammissibile	mm
τ = tensione di Taglio riscontrata all'incastro	daN/mmq
Ra = q * L = Reazione all'incastro	daN
1 daN = 1 Kgf
