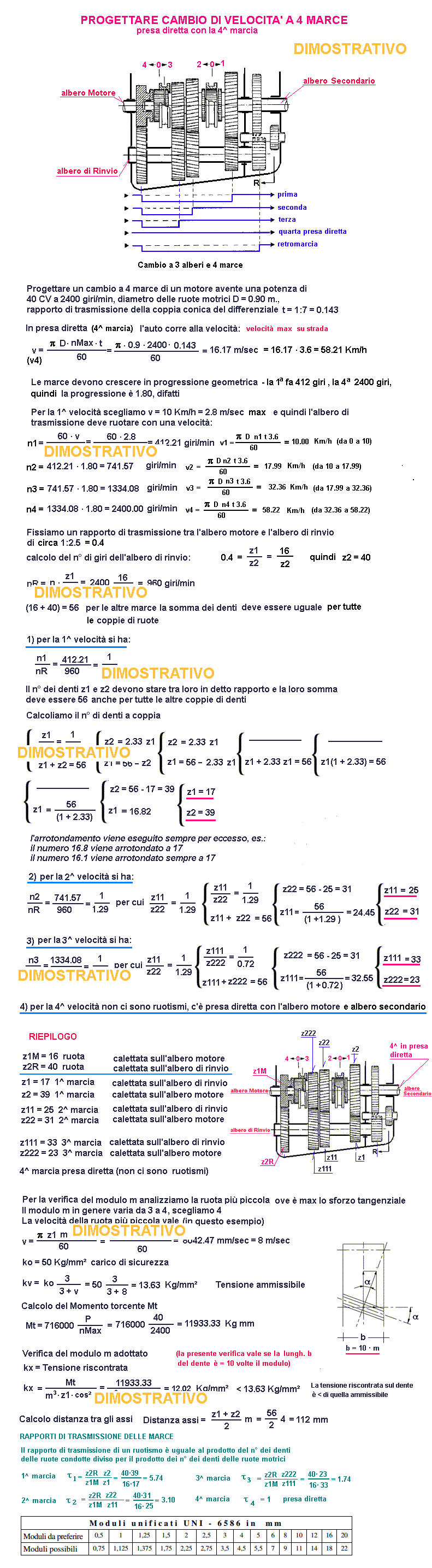

PROGETTO - Calcolo cambio velocità a 4 marce
Presa diretta in 4^

meccanica

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
P = Potenza del motore		CV
n° giri max del motore =		giri/min
D = Diametro ruote motrici		m
rapporto di trasmissione della coppia conica del differenziale		///
v1 = prima velocità (marcia n. 1)		Km/h
ko = coeff. di sicurezza per verifica del dente		Kg/mm²
rapporto di trasmissione tra albero motore /albero rinvio =		///
z1R = n. denti ruota più piccola (albero motore)		n°
m = modulo (circa 3 ÷ 4)		///
alfa = angolo inclinazione dente ruota elicoidale (per verifica dente)		gradi
RISULTATI	-----------------------
v = velocità a presa diretta dell'auto (4^ MARCIA)		m/sec
n° della progressione geometrica del n° di giri		///
n1 = n. giri per la 1^ velocità dell'albero di trasmis. (marcia n. 1)		giri/min
n2 = n. giri per la 2^ velocità dell'albero di trasmis.(marcia n. 2)		giri/min
n3 = n. giri per la 3^ velocità dell'albero di trasmis.(marcia n. 3)		giri/min
n4 = n. giri per la 4^ velocità dell'albero di trasmis.(marcia n. 4)		giri/min
n. giri albero di rinvio =		giri/min
sDenti = z1 + z2 = somma dei denti a coppia (per tutte)		n°
COLLEGAMENTO ALBERO MOTORE CON ALBERO DI RINVIO	--------------
z1M = (scelto dall'operatore) su albero Motore		n°
z2R = su albero di Rinvio		n°
-------------------------------- MARCE --------------------------------
1^ MARCIA
z1 =	-----------------------	n°
z2 =	Rapp.Tras.	n°
2^ MARCIA
z11 =	-----------------------	n°
z22 =	Rapp.Tras.	n°
3^ MARCIA
z111 =	-----------------------	n°
z222 =	Rapp.Tras.	n°
4^ MARCIA A PRESA DIRETTA - non ci sono ruotismi	Rapp.Tras. = 1
VERIFICA RESISTENZA ACCIAIO e modulo	--------------
velocità ruota di z1 dell'albero motore		m/sec
kv = tensione ammissibile		Kg/mm²
kx = tensione ricontrata		Kg/mm²
Mt = Momento torcente		Kg mm
Distanza tra gli assi dei 2 alberi		mm
v1 = velocità su strada (1^ MARCIA)		Km/h
v2 = velocità su strada (2^ MARCIA)		Km/h
v3 = velocità su strada (3^ MARCIA)		Km/h
v4 = velocità su strada (4^ MARCIA)		Km/h
zMIN = n. denti il più piccolo tra tutti per verifica del dente		n.
(1 daN = 1 Kg)
