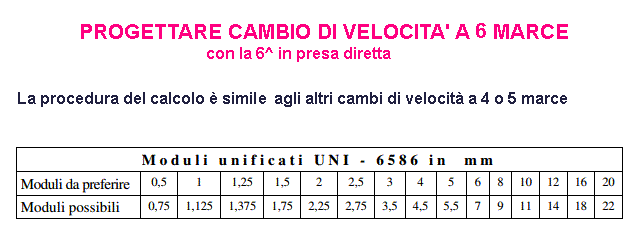

PROGETTARE CAMBIO A 6 MARCE
con la 6^ in presa diretta

meccanica







OGGETTO:

n° decimali =

INSERIRE I DATI

per i decimali
mettere il punto
P = Potenza del motore CV
n Max = n° giri max giri/min
D = Diametro ruote motrici m
rapp. di trasmis. della coppia conica del differenziale ///
v1 = prima velocità (marcia n. 1) Km/h
ko = coeff. di sicurezza Kg/mm²
rapporto di trasm. tra albero motore /albero di rinvio = ///
z1M = n. denti ruota più piccola dell'albero primario, colleg. alb. di rinvio)
m = modulo (circa 3 ÷ 4) ///
alfa = angolo inclinazione dente ruota elicoidale (per verifica dente) gradi

RISULTATI

-----------------------

v = velocità a presa diretta dell'auto (4^ MARCIA) m/sec
n° della progressione geometrica del n° di giri ///
n1 = n. giri per la 1^ velocità dell'albero di trasmis. (marcia n. 1) giri/min
n2 = n. giri per la 2^ velocità dell'albero di trasmis.(marcia n. 2) giri/min
n3 = n. giri per la 3^ velocità dell'albero di trasmis.(marcia n. 3) giri/min
n4 = n. giri per la 4^ velocità dell'albero di trasmis.(marcia n. 4) giri/min
n5 = n. giri per la 5^ velocità dell'albero di trasmis.(marcia n. 5) giri/min
n6 = n. giri per la 6^ velocità dell'albero di trasmis.(marcia n. 6) giri/min
n. giri albero di rinvio = giri/min
sDenti = z1M + z2R = somma dei denti a coppia (per tutte)
denti z1M, z2R per collegamento albero Motore con albero di Rinvio --------------
z1M = (scelto dall'operatore) su albero Motore
z2R = su albero di Rinvio
--------------
-------------------------------- MARCE --------------------------------
1^ MARCIA
z1 = -----------------------
z2 = Rapp.Tras.
2^ MARCIA --------------
z11 = -----------------------
z22 = Rapp.Tras.
3^ MARCIA --------------
z111 = -----------------------
z222 = Rapp.Tras.
4^ MARCIA --------------
z1111 = -----------------------
z2222 = Rapp.Tras.
5^ MARCIA --------------
z11111 = -----------------------
z22222 = Rapp.Tras.
6^ MARCIA A PRESA DIRETTA - non ci sono ruotismi Rapp.Tras. = 1:1
CALCOLO RESISTENZA ACCIAIO e il modulo --------------
v16denti = velocità ruota più piccola m/sec
kv = tensione ammissibile Kg/mm²
kx = tensione ricontrata Kg/mm²
Mt = Momento torcente Kg mm
Distanza tra gli assi dei 2 alberi mm
v1 = velocità su strada (1^ MARCIA) Km/h
v2 = velocità su strada (2^ MARCIA) Km/h
v3 = velocità su strada (3^ MARCIA) Km/h
v4 = velocità su strada (4^ MARCIA) Km/h
v5 = velocità su strada (5^ MARCIA) Km/h
v6 = velocità su strada (6^ MARCIA) Km/h
zMIN = n. denti il più piccolo tra tutti per verifica del dente n.
(1 daN = 1 Kg)
