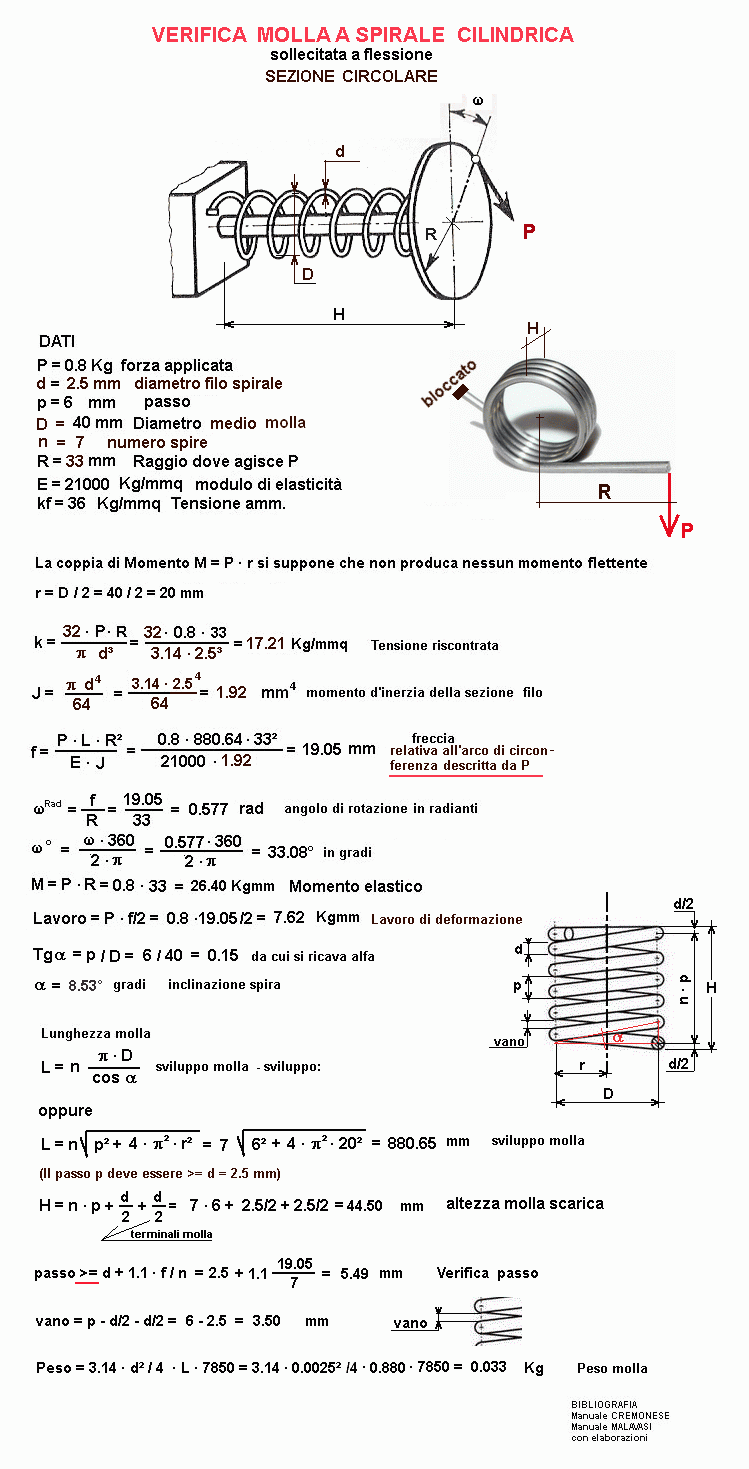

Verifica molla ad elica cilindrica soggetta a flessione
- Sezione circolare -

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
P = forza applicata		Kg
d = diametro filo molla		mm
passo =		mm
Diametro esterno medio molla		mm
n = numero di spire molla		mm
R = raggio dove è applicato P		mm
E = modulo di elasticità molla		Kg/mmq
kf = Tensione amm. - carico di sicurezza molla		Kg/mmq
RISULTATI
k = tensione riscontrata sulla molla < kf		Kg/mmq
f = freccia		mm
ω rad = angolo di rotazione prodotto da P in rad		rad
ω ° = angolo di rotazione prodotto da P in gradi =		gradi
J = Momento d'inerzia della sez. molla		mm4
M = P · r = Momento elastico		Kgmm
Lavoro = P · f/2 = Lavoro di deformazione		Kgmm
L = Lunghezza molla		mm
Pmax = carico massimo applicabile		Kg
H = (n · p + d) = altezza molla scarica		mm
vano = passo - d		mm
passo verifica >= (d + 1.1· f / n) =		mm
α ° = inclinazione elica =		gradi
Peso molla		Kg
