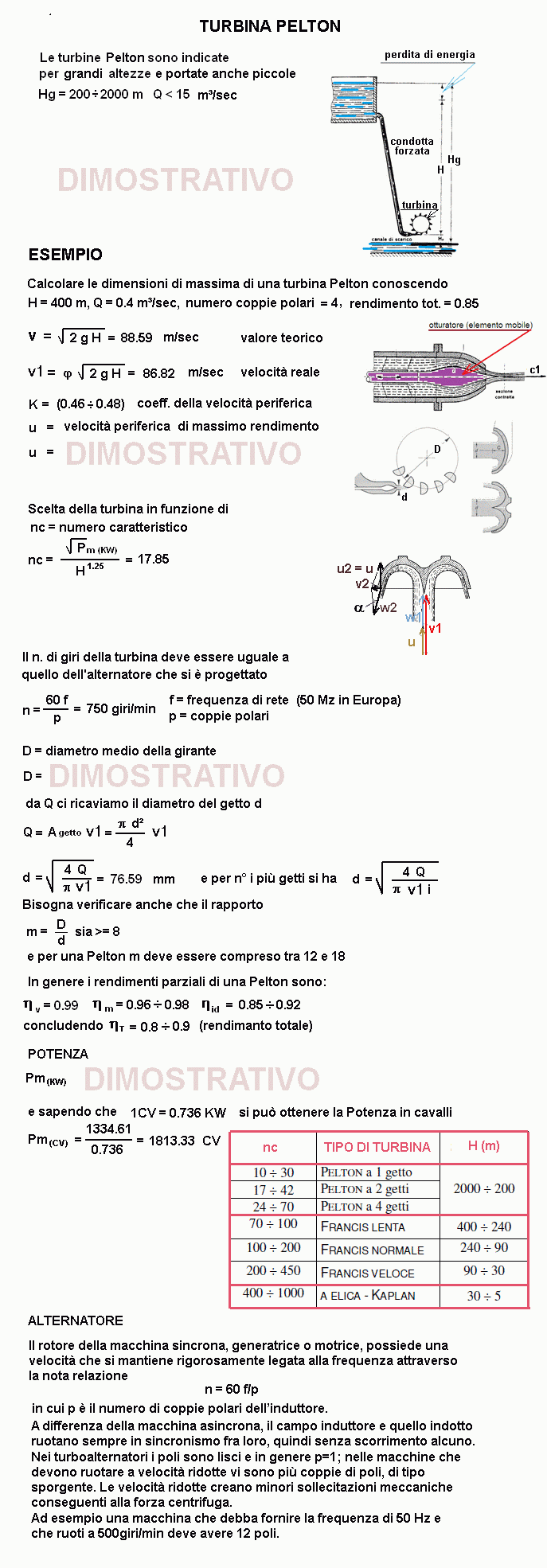

TURBINA PELTON

TURBINE
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
H = salto netto (tolte le perdite) (H da 200 a 2000 m) = m
Q = portata (Q < 15 m³/s) m³/sec
= coeff per perdite di energia di efflusso dal getto (da 0.96 a 0.98)= ///
t = rendim. totale (da 0.8 a 0.9)= ///
k = coeff. della velocità periferica (da 0.44 a 0.47) ///
f = frequenza in Hz dell'alternatore (es.: 50 Hz) Hz (Herz)
p = numero di coppie polari dell’alternatore = ///
i = numero di getti = ///
= perdite per attrito lungo la pala (per calcolare w2) ///
a = angolo fatto da w2 con u (da 8° a 12°) gradi

RISULTATI

v = Velocità teorica con cui l'acqua esce dal distributore = m/sec
v1 = Velocità reale con cui l'acqua esce dal distributore = m/sec
u = k v = Velocità di max rendimento = m/sec
n = numero di giri della girante (deve essere uguale a quello dell'alternatore) = giri/min
D = diametro medio della girante = 60 u /( n) = m
dg = diametro del getto = mm
Np = n. di pale = 15+D/(2 d) (dettata dall'esperienza) = ///
m = rapporto D/dg - per una Pelton deve essere compreso tra 12 e 18 = ///
nc = numero caratteristico dei giri ( <= 70) ///
Pm = Potenza in KW KW
Pm = Potenza in CV = t 1000 Q H/75 (1CV = 0.736 KW) = CV
w1 = v1 - u = m/sec
w2 = w1 = m/sec
v2 = m/sec
