TURBINA AD ELICA - KAPLAN

TURBINE
* * *



OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
H = salto netto (da 5 a 30 metri) = m
Q = portata (> 8 m³/s) m³/sec
v = rendim. volumetrico = ///
id = rendim. idraulico = ///
m = rendim. meccanico = ///
f = frequenza in Hz dell'alternatore (es.: 50 Hz) Hz (Herz)
p = numero di coppie polari dell’alternatore = ///
Kug = coeff. (vedi tabella A) = ///
Kum = coeff. (vedi tabella A) = ///

RISULTATI

t = v id m = rendim. totale (da 0.8 a 0.9) = ///
ug = Velocità all'estremità palare = m/sec
um = Velocità bordo mozzo = m/sec
n = n. giri della girante (deve essere uguale a quello dell'alternatore) = giri/min
Dg = diametro esterno pale = m
Dm = diametro mozzo = m
D = diametro medio = (Dg + Dm)/2 = m
u = velocità periferica corrispondente al D (Diametro medio) = m/sec
cm = m/sec
c1u = m/sec
1= gradi
2 = gradi
nc = numero caratteristico dei giri (400 < nc < 1000) ///
Pm = Potenza in KW KW
Potenza in CV = t 1000 Q H/75 = (1CV = 0.736 KW)= CV
K = n. caratteristico (per turbina ad elica da 2 a 3.5) = ///

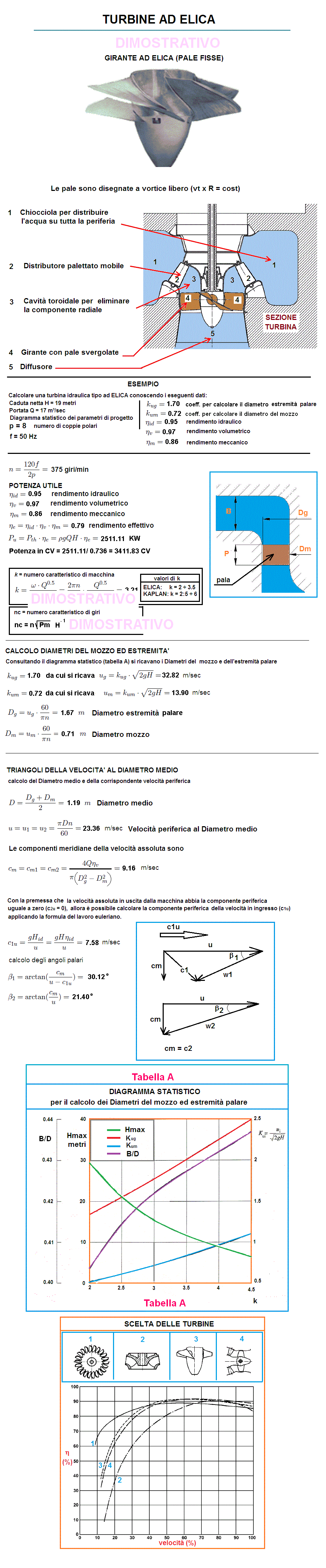

Le turbine ad elica e Kaplan (molto simili) sono macchine assiali a reazione con un numero di pale (fino a 6) disposte assialmente sul mozzo che interagiscono con un flusso d'acqua.
Il distributore imposta il moto elicoidale, senza componente radiale della velocità.
Sia il distributore che la girante possono essere a pale fisse (turbine a elica) o orientabili (Kaplan) in modo da avere un buon rendimento anche ai carichi parziali. Queste macchine sono indicate per modesti salti motori e delle grandi portate Q con conseguente elevato numero di giri caratteristico di norma maggiore delle turbine Francis.
