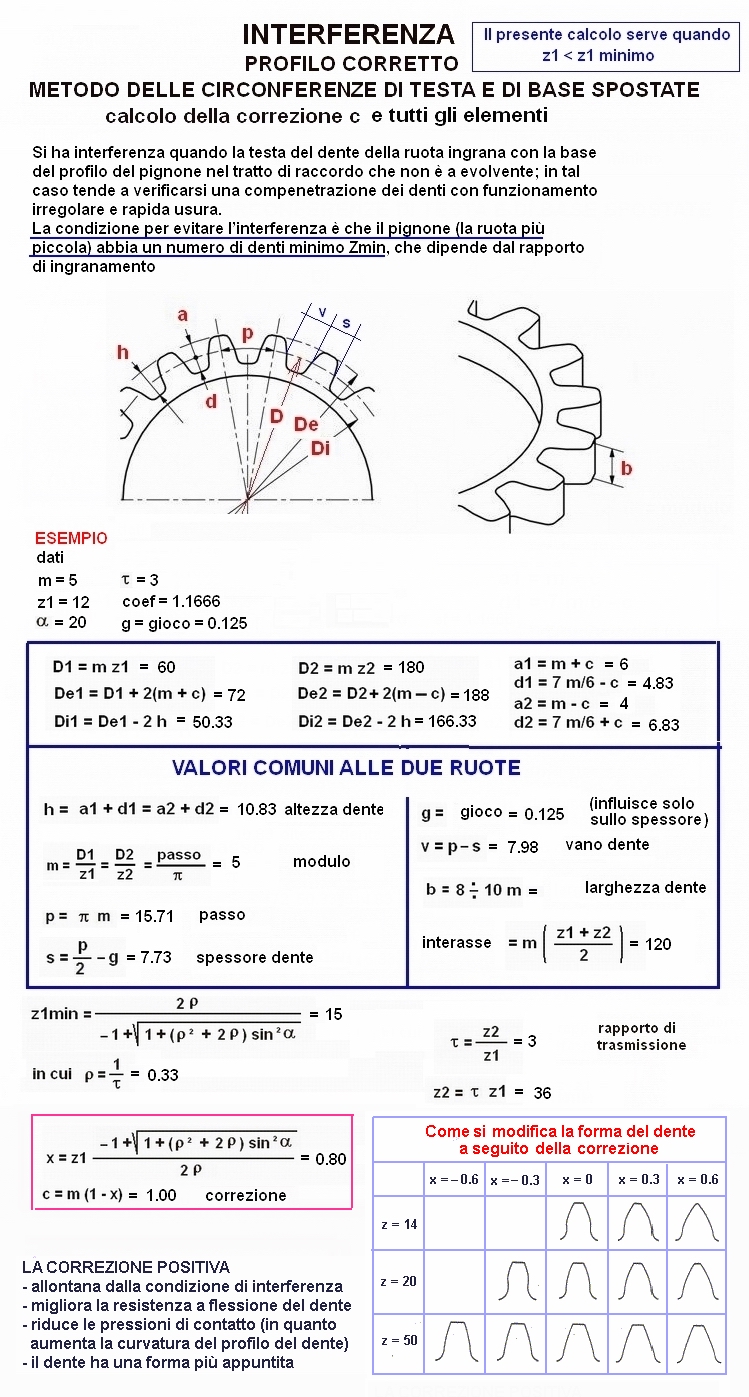

CALCOLO PROFILO CORRETTO
METODO DELLE CIRCONFERENZE DI TESTA E DI BASE SPOSTATE
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
z1 = N° denti ruota motrice
= rapporto di trasmissione =
= angolo di pressione = gradi
m = modulo = mm
g = gioco (verrà sottratto allo spessore del dente) mm
coef = (se d = 7/6 m inserire 1.166;
se d = 1.25 m inserire 1.25 o valore a piacere)
mm

RISULTATI

z1 minimo con i decimali =
z1 minimo arrotondato per eccesso=
z2 = · z1 (non z1min) =
1/ = ///
x = (deve risultare <=1) mm
c = correzione (>=0) (se si decide di applicare z1) mm

ruota motrice

D1 = mm
De1 = mm
Di1 = mm
a1 = m + c = mm
d1 = coef m - c = mm

ruota condotta

D2 = mm
De2 = mm
Di2 = mm
a2 = m - c = mm
d2 = coef m + c = mm

elementi comuni

h = h1 = h2 = (a1 + d1) = (a2 + d2) = altezza dente mm
p = passo = m = mm
s = spessore = p/2 - g = mm
v = vano = p - s = mm
interasse = mm
zi per la continuità movimento deve essere:
(1 < zi <=2.3) (zi=1 eccezionale precisione) =
zi = numero di denti simultaneamente in presa
