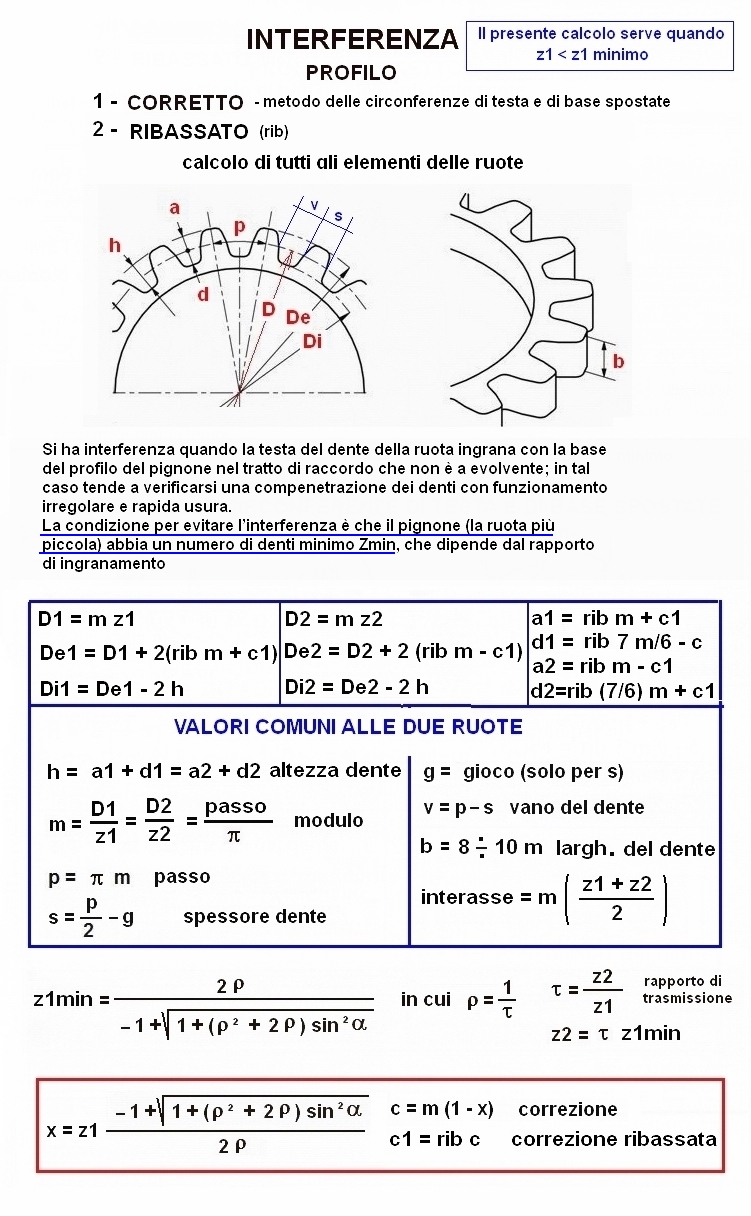

CALCOLO PROFILO:
1) - CORRETTO (METODO DELLE CIRCONFERENZE DI TESTA E DI BASE SPOSTATE)
2) - e RIBASSATO
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
z1 = N° denti ruota motrice
tau = rapporto di trasmissione =
alfa = angolo di pressione = gradi
m = modulo = mm
g = gioco (verrà sottratto solo allo spessore del dente) mm
rib = ribassatura = (varia 0.8 - 0.9) (diminuzione addendum) mm

RISULTATI

z1 minimo con i decimali =
z1 minimo arrotondato per eccesso=
z2 = tau*z1 (non z1min) =
1/tau = ///
x = (deve risultare <=1) mm
c1 =correz.(>=0) -- rib m(1 -x) tiene conto della correzione + ribassatura (applicando z1) mm

ruota motrice

D1 = m z1 = mm
De1 = D1+2(rib m + c1) = mm
Di1 = D1 - 2 h = mm
a1 = rib m + c1 = mm
d1 = rib 7 m/6 - c1 = mm

ruota condotta

D2 = m z2 = mm
De2 = D2 + 2(rib m - c1) = mm
Di2 = De2 - 2 h = mm
a2 = rib m - c1 = mm
d2 = rib 7 m/6 + c1 = mm

elementi comuni

h = rib13 m/6 = h1 = h2 = (a1 + d1) = (a2 + d2) = altezza dente mm
passo = m mm
spessore = p/2 - g = mm
vano = p - s = mm
interasse = mm
zi per la continuità movimento deve essere:
(1 < zi <=2.3) (zi=1 eccezionale precisione) =
zi = numero di denti simultaneamente in presa
