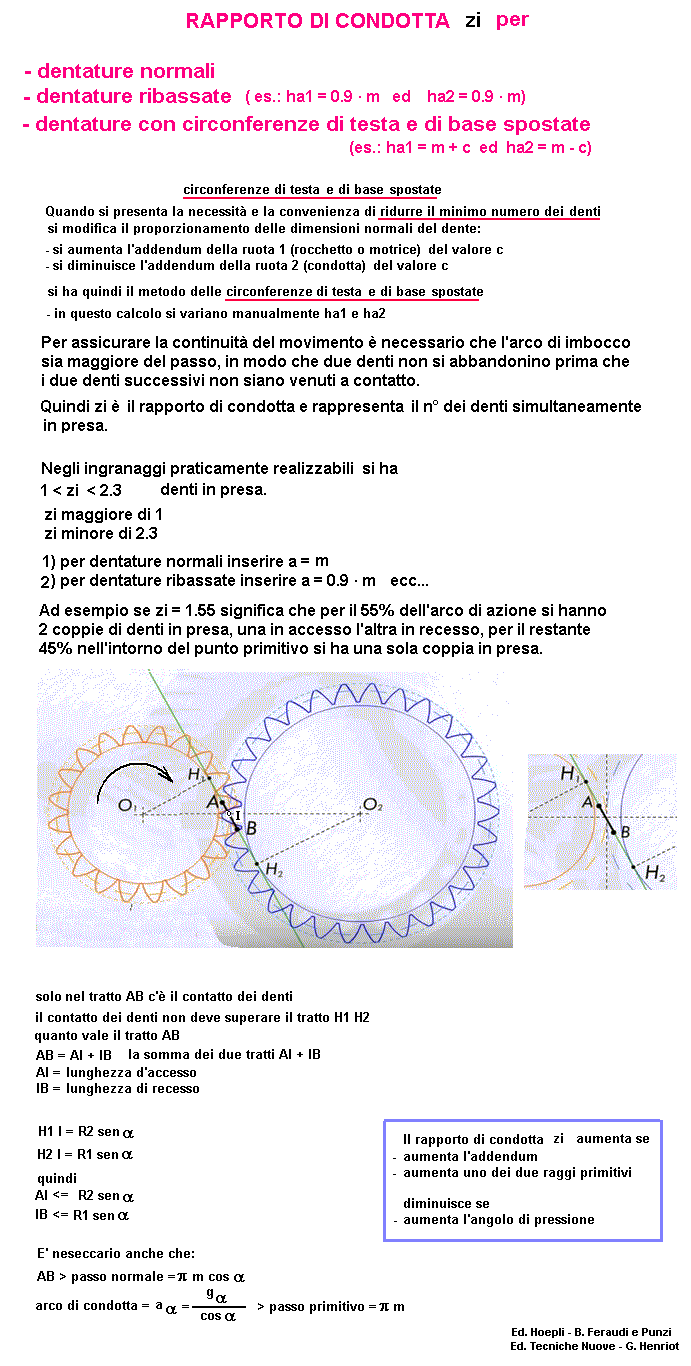

Calcolo del Rapporto di Condotta
- metodo delle circonferenze spostate






OGGETTO:

n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
m = mm
z1 = mm
z2 = mm.
ha1 = addendum ruota 1 mm
ha2 = addendum ruota 2 mm
alfa = gradi

RISULTATI

-----------------------

R1 = mm
R2 = mm
gf = lunghezza d'accesso mm
ga = lunghezza di recesso mm
gAlfa = (gf + ga) = lunghezza di azione mm
aAlfa = gAlfa / cos(alfa) = arco di condotta mm
deve risultare: gf <= R2 · sin(alfa) = mm
deve risultare: ga <= R1 · sin(alfa) = mm
deve risultare: gAlfa > passo normale (pi·m·cos(alfa))= mm
deve risultare: aAlfa > passo primitivo (pi · m) = mm
zi = RAPPORTO DI CONDOTTA numero
-----------
