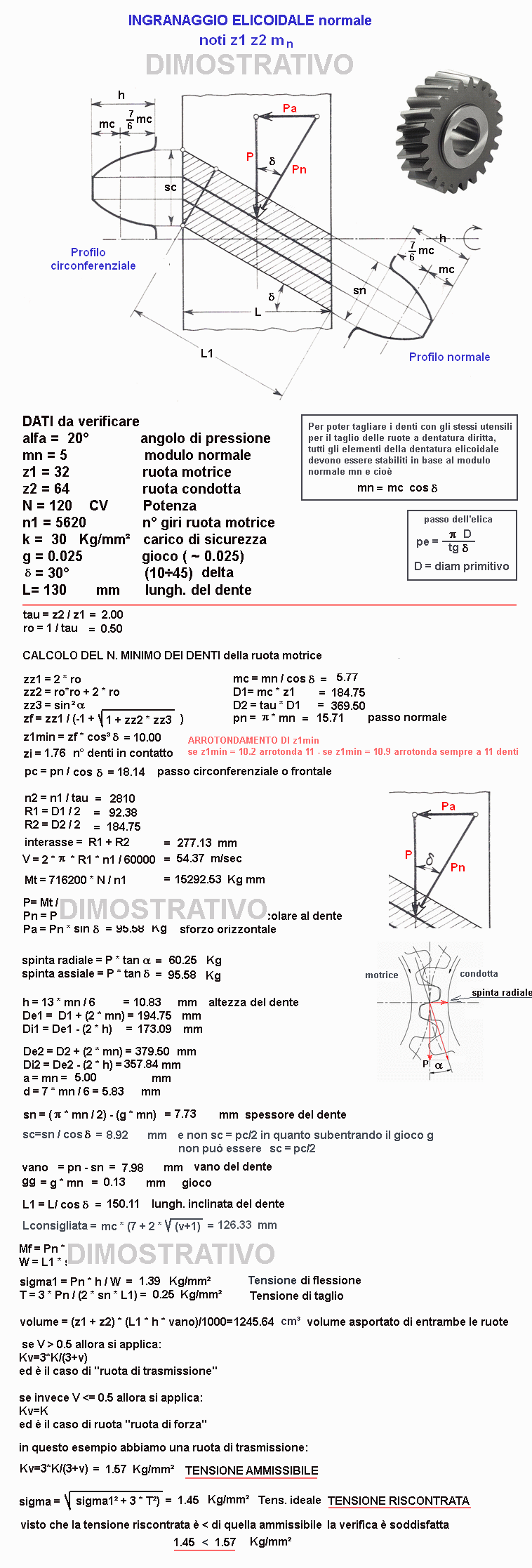

INGRANAGGIO ELICOIDALE NORMALE - noti m_n z1 z2
Calcoli Ingranaggi
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	Per i decimali mettere il punto
alfa = angolo di pressione	gradi
mn = modulo normale	mm
z1 =	n°
z2 =	n°
N = Potenza	CV
n1 = n° giri ruota motrice	giri/min
k = carico di sicurezza	Kg/mm²
coef. = gioco ( ~ 0.025)	mm
delta = (10÷45)	gradi
L= lunghezza del dente orizzontale	mm
RISULTATI
tau = rapporto di tras. = z1/z2	///
ro = 1/tau	///
z1min = per evitare l'interferenza	n°
zi = n° denti in contatto	n°
D1 = Diametro primitivo motrice =	mm
D2 =Diametro primitivo condotta =	mm
De1 =	mm
Di1=	mm
De2=	mm
Di2=	mm	V = V1 = V2 = velocità	m/sec
R1 =	mm	Spinta radiale =	Kg
R2 =	mm	Spinta assiale = Pa =	Kg
interasse = R1 + R2	mm	Mf =	Kg mm
z1	n°	W =	mm³
z2 =	n°	sigma1 = tensione di flessione	Kg/mm²
n1	giri/min	T = Tensione di taglio	Kg/mm²
n2 =	giri/min	Mt	Kg mm
pn = passo normale (pi · mn) =	mm	P = sforzo verticale	Kg
pc = passo circonferenziale = pn/cos(delta) =	mm	Pn= Sforzo verticale	Kg
mc = modulo circonferenziale	mm	Pa = sforzo orizzontale = Pn·sin(delta)	Kg
h = altezza del dente	mm	a = addendum = mn	mm
d = dedendum =7·mn/6	mm	L1 = Lungh. dente inclinato di delta	mm
sn = spessore del dente	mm	volume asportato delle 2 ruote =	cm³
sc = sn/cos(delta) e non pc/2 chè c'è il g gioco	mm	sigma ideale ovvero (TENS. RISCONTRATA)	Kg/mm²
L consigliata = L dente orizzontale	mm	Kv =carico sicur. (TENS. AMMISSIBILE)	Kg/mm²
vano = vano del dente	mm	TIPO DI INGRANAGGIO
gioco= coef.*mn	mm
1 daN = 1 Kg
