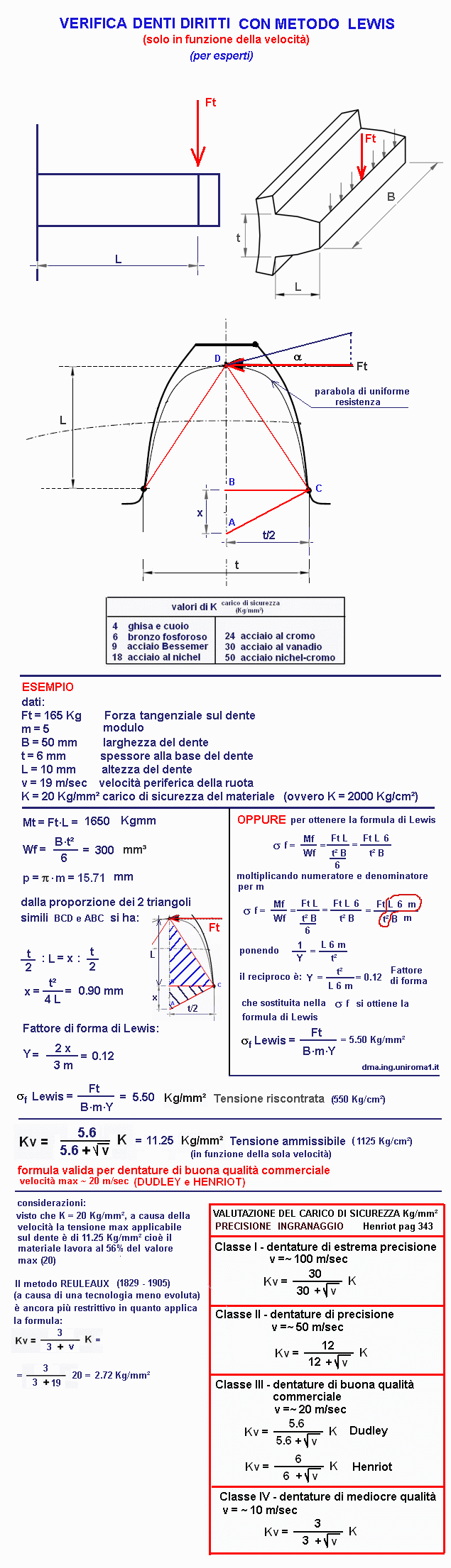

VERIFICA DENTI DIRITTI - metodo di LEWIS (1892)
Calcoli Ingranaggi
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali
mettere il punto

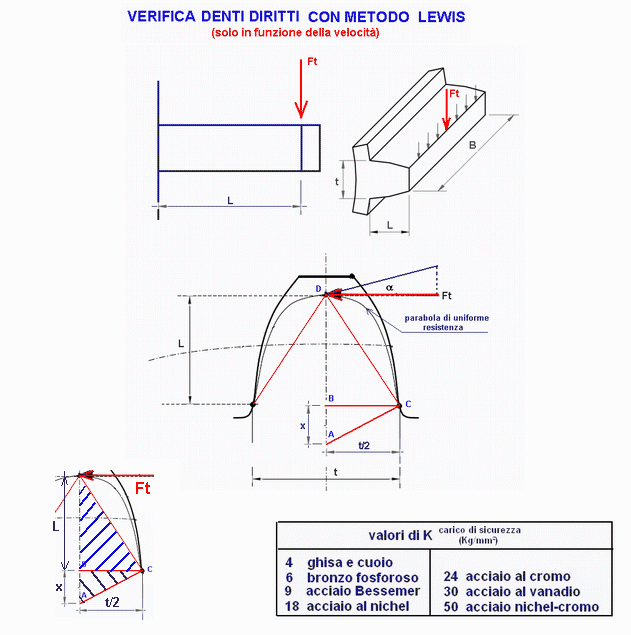

Ft = Forza tangenziale sul dente Kg
m = modulo mm
B = larghezza del dente mm
t = spessore alla base del dente mm
L = altezza del dente mm
v = velocità periferica della ruota m/sec
K = carico di sicurezza del materiale (vedi tab.) Kg/mm²
precisione ingranaggio (HENRIOT-classe 1, 2, 3, 4) classe

RISULTATI

p = passo mm
x = mm
Y = fattore di forma ///
Mf = Momento flettente Kgmm
Wf = modulo di resistenza mm³
tensione riscontrata di Lewis Kg/mm² Kg/cm²
tensione ammissibile (HENRIOT) Kg/mm² Kg/cm²
es.: (5.5 Kg/mm² = 550 Kg/cm²)
