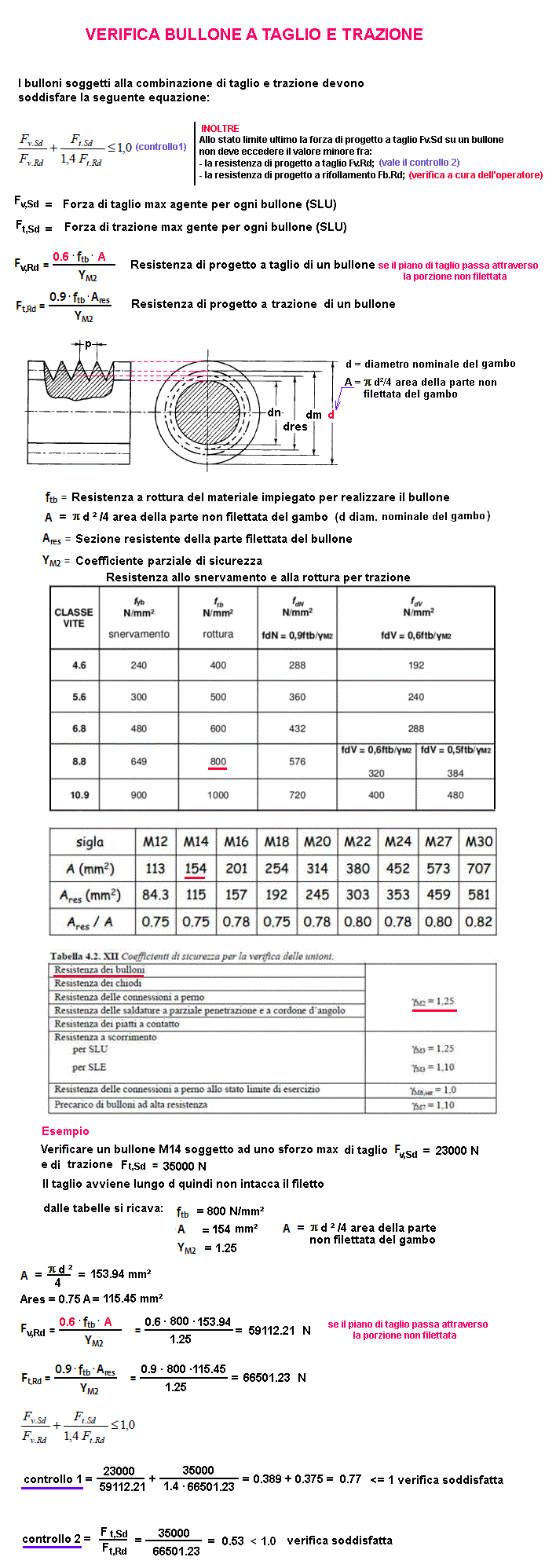

Verifica bullone a taglio e trazione
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali usare il punto
F
vSd
= Forza di taglio max agente per ogni bullone (SLU)
N/mm²
F
tSd
= Forza di trazione max gente per ogni bullone (SLU)
N/mm²
f
tb
= Resistenza a rottura del materiale impiegato per realizzare del bullone
N/mm²
d = diametro esterno bullone (d nominale) =
mm
Y
M2
= Coefficiente parziale di sicurezza =
///
Coefficiente (vale per il taglio) =
///
RISULTATI
A = Sezione del bullone
mm²
Ares = Sezione resistente della parte filettata
mm²
F
v,Rd
= Resistenza di progetto a taglio del bullone
Newton
F
t,Rd
= Resistenza di progetto a trazione del bullone
Newton
controllo1 (F
v,Sd
/F
v,Rd
) + F
t,Sd
/(1.4 · F
t,Rd
) <=1.0
///
controllo2 (F
t,Sd
/ F
t,Rd
< 1.0)
///
1 daN = 1 Kg
