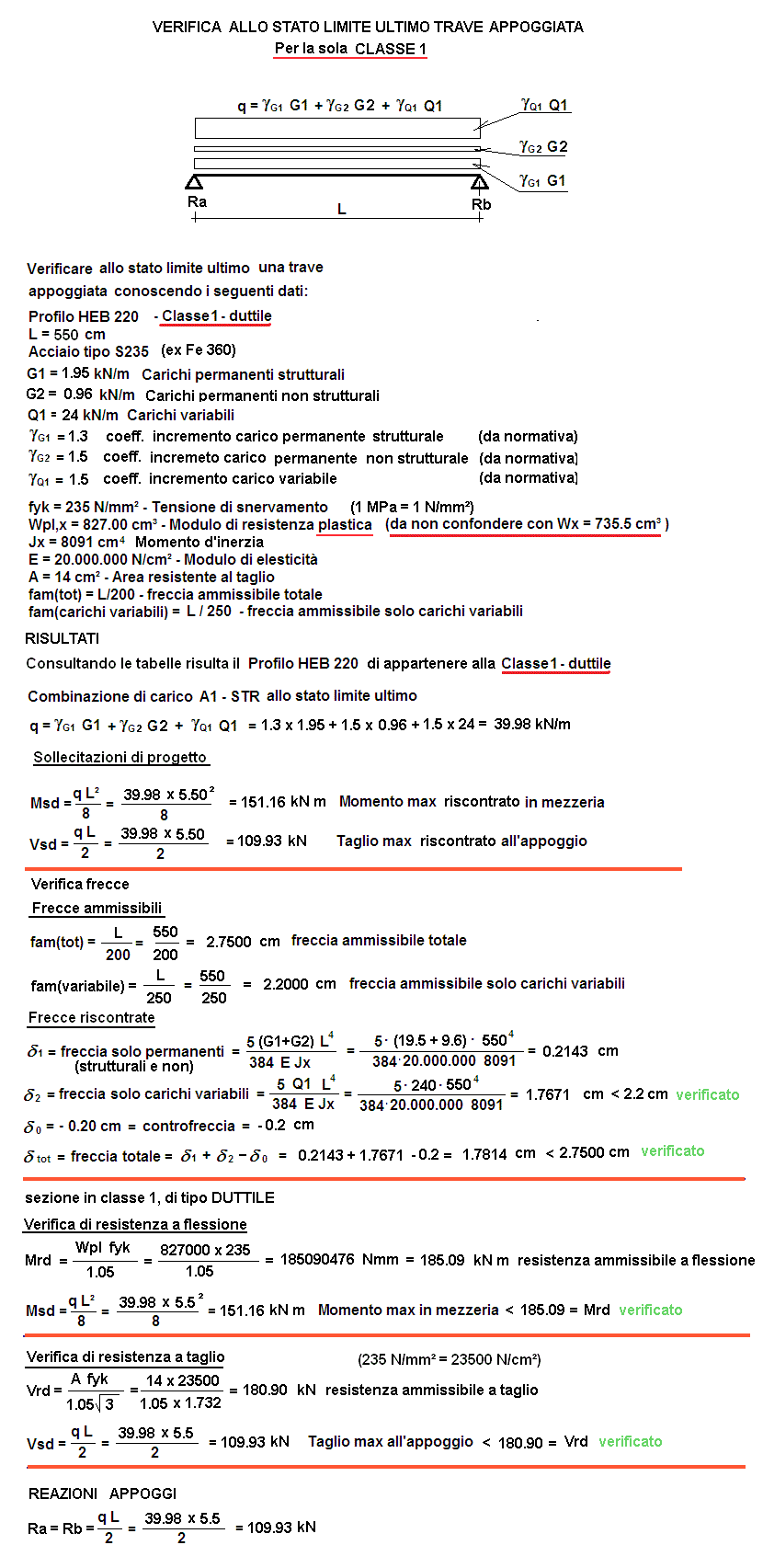

SEZIONE CLASSE 1 - TRAVE APPOGGIATA CON CARICO UNIFORMEMENTE DISTRIBUITO
Calcolo allo stato limite ultimo
Stato limite di resistenza della STRUTTURA: A1 - STR
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI (Per i decimali mettere il punto)

1 daN = 1 Kg
fyk = TENSIONE DI SNERVAMENTO N/mm²
G1 = peso proprio permanente strutturale = kN/m Kg/m
G2 = peso proprio permanente non strutturale = kN/m Kg/m
Q1 = carico variabile = kN/m Kg/m
= coeff. di incremento carico permanente strutturale (norma italiana = 1.4)=
= coeff. di incremento carico permanente non strutturale =
= coeff. di incremento carico variabile =
L = lunghezza trave = cm
E = modulo di elasticità = N/cm²
J = momento d'inerzia = cm4
Wpl = modulo di resistenza plastica (da non confondere con Wx) = cm³
A = area resistente al taglio cm²
= controfreccia (inserire valore negativo) cm
fam = freccia ammissibile tot = L/ cm
fam = freccia ammissibile solo carichi variabili = L/ cm

RISULTATI

COMBILAZIONE DI CARICO A1-STR ALLO STATO LIMITE ULTIMO
q = *G1 + *G2 + *Q1 = carico di progetto kN/m
Msd = q L²/8 = kNm
Vsd = q L/2 kN
VERIFICA DEFORMAZIONI IN ESERCIZIO
= + - = freccia riscontrata totale = cm
freccia ammissibile totale = cm
= freccia riscontrata per solo carico variabile = cm
freccia ammissibile per solo carico variabile = cm
= freccia riscontrata per solo carico permanente (strutturale e non) = cm
VERIFICA DI RESISTENZA A FLESSIONE
Mrd(p) resistenza ammissibile a flessione = kN m
Msd resistenza a flessione riscontrata = kN m
VERIFICA DI RESISTENZA A TAGLIO
Vrd(p) resistenza ammissibile a taglio kN
Vsd resistenza a taglio riscontrata kN
REAZIONI
Ra = Rb = reazioni agli appoggi kN Kg
1 daN = 1 Kg
