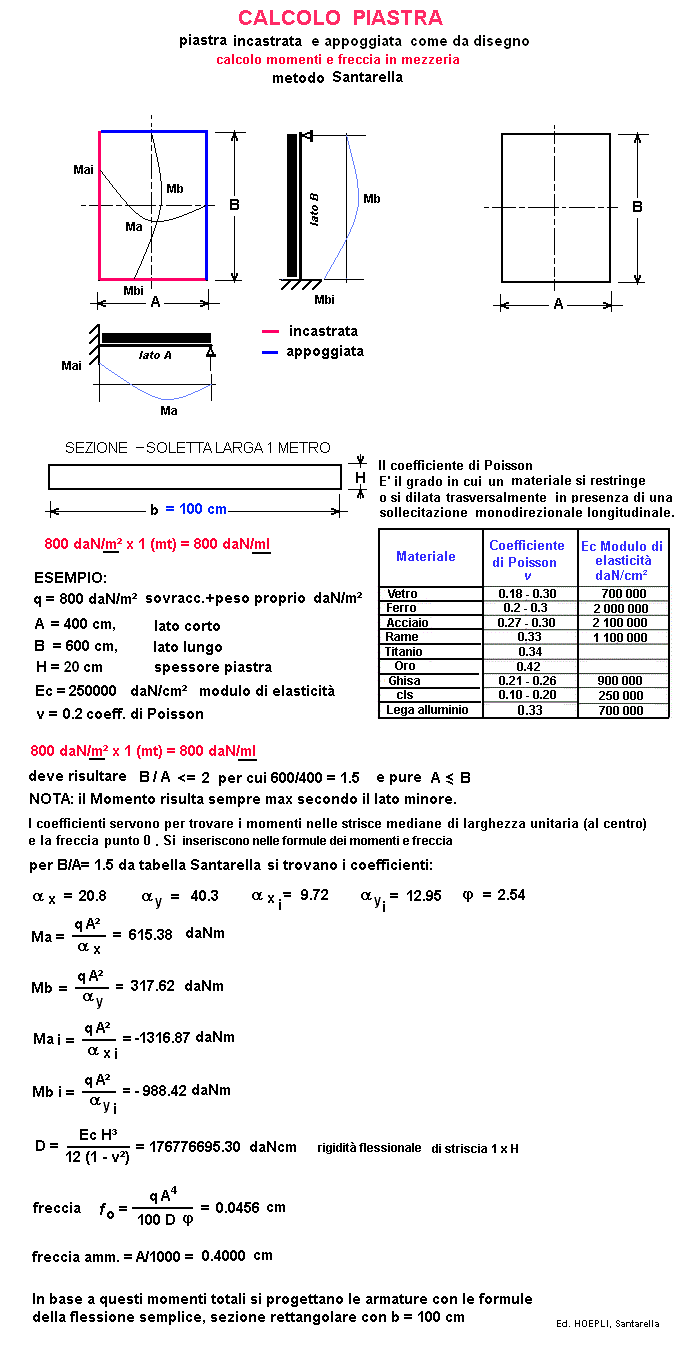

CALCOLO PIASTRA incastrata e appoggiata come da disegno
telai
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovrac. + peso p. (in daN/m²) daN/m²
A = lato corto piastra cm
B = lato lungo piastra cm
H = spessore piastra cm
Ec = modulo di elasticità daN/cm²
v = coeff. di Poisson = ///
freccia ammissibile = A / cm

RISULTATI

D = rigidità flessionale di striscia 1 x H daNcm
Ma = momento in mezzeria lato A daNm
Mb = momento in mezzeria lato B daNm
Mai = momento all'incastro lato A daNm
Mbi = momento all'incastro lato B daNm
FRECCIA
fo = freccia riscontrata al centro = cm
freccia ammissibile = cm
B/A = x = y = xi = yi = =
1 daN = 1 Kg
