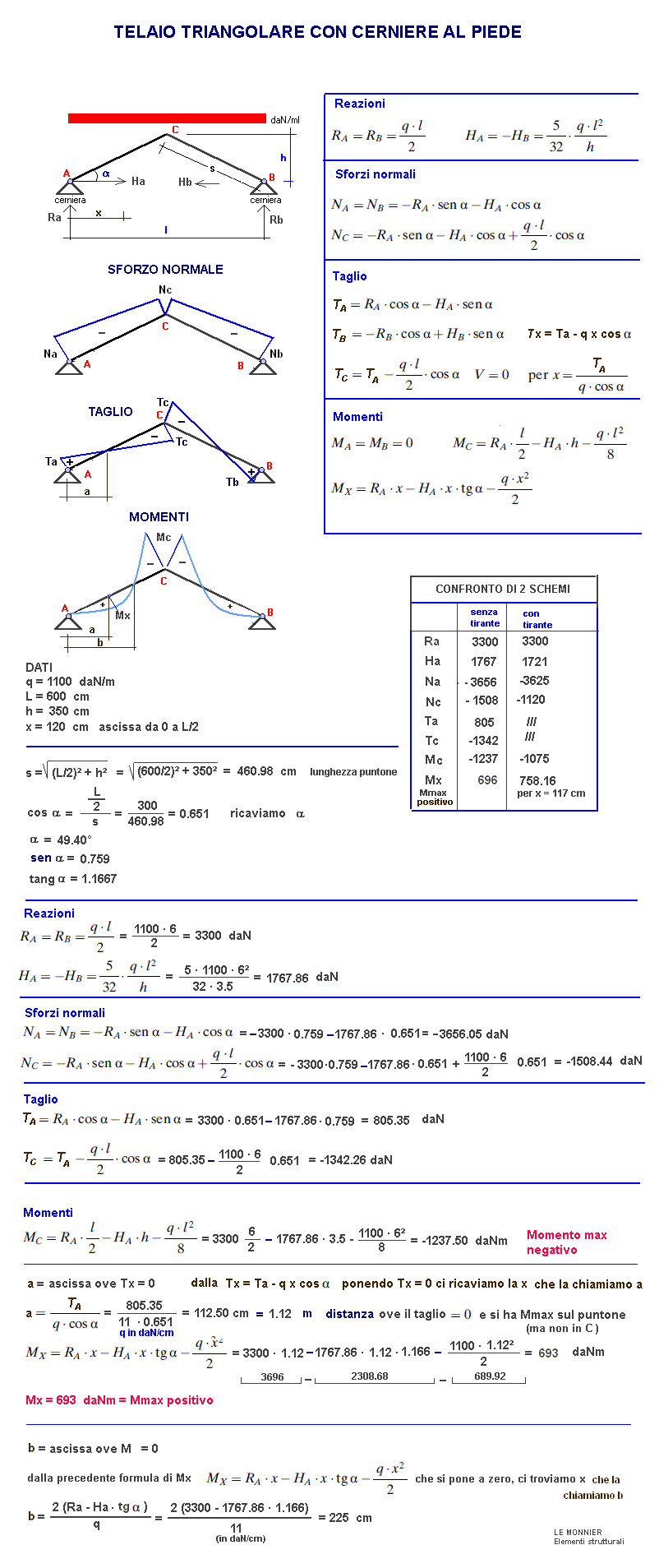

TELAIO triangolare con cerniere al piede

Telai
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
q =		daN/m
L =		cm
h =		cm
x = ascissa da 0 a L/2		cm
RISULTATI
sen α		///
cos α		///
tang α		///
s = lunghezza puntone		cm
α = inclinazione falda		gradi
Ra = Reazione verticale		daN
Ha = = - Hb = Reazioni orizzontali		daN
Na = Nb = sforzi lungo il puntone (nella cerniera)		daN
Nc = sforzo lungo il puntone (nel colmo)		daN
Ta = Taglio in A		daN
Tc = Taglio in C (Mom. max negativo)		daN
Mc = Momento nel colmo		daNm
Mmax (+) = Momento max positivo ed ove T = 0		daNm
Mx = Momento in x		daNm
Tx = Taglio in x		daN
b = ascissa = ove M = 0		cm
a = ascissa = ove T = 0 ed M = Mmax positivo		cm
1 daN = 1 Kgf
