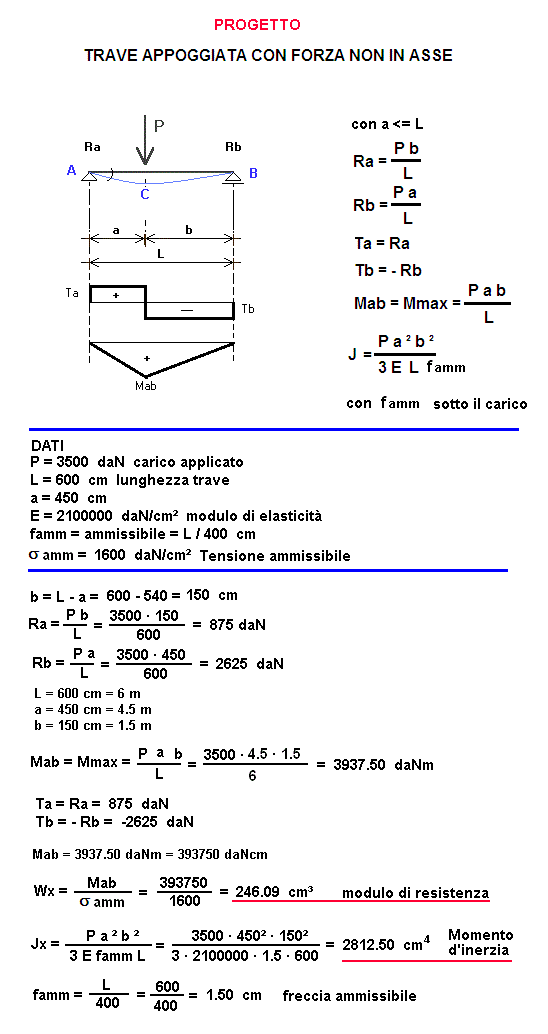

Progetto trave appoggiata con carico concentrato non in asse
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
a =
cm
E = modulo di elasticità =
daN/cm²
famm = ammissibile = L /
cm
σ amm = Tensione ammissibile =
daN/cm²
RISULTATI
b = L - a =
cm
Ra = P b/L =
daN
Rb = P a/L =
daN
Mab = Mmax = P a b/L =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
Wx = modulo di resistenza =
Mab/W =
cm³
Jx = Momento d'inerzia = P a ² b ²/3 E famm L =
cm
4
famm = freccia ammissibile =
cm
1 daN = 1 Kgf
