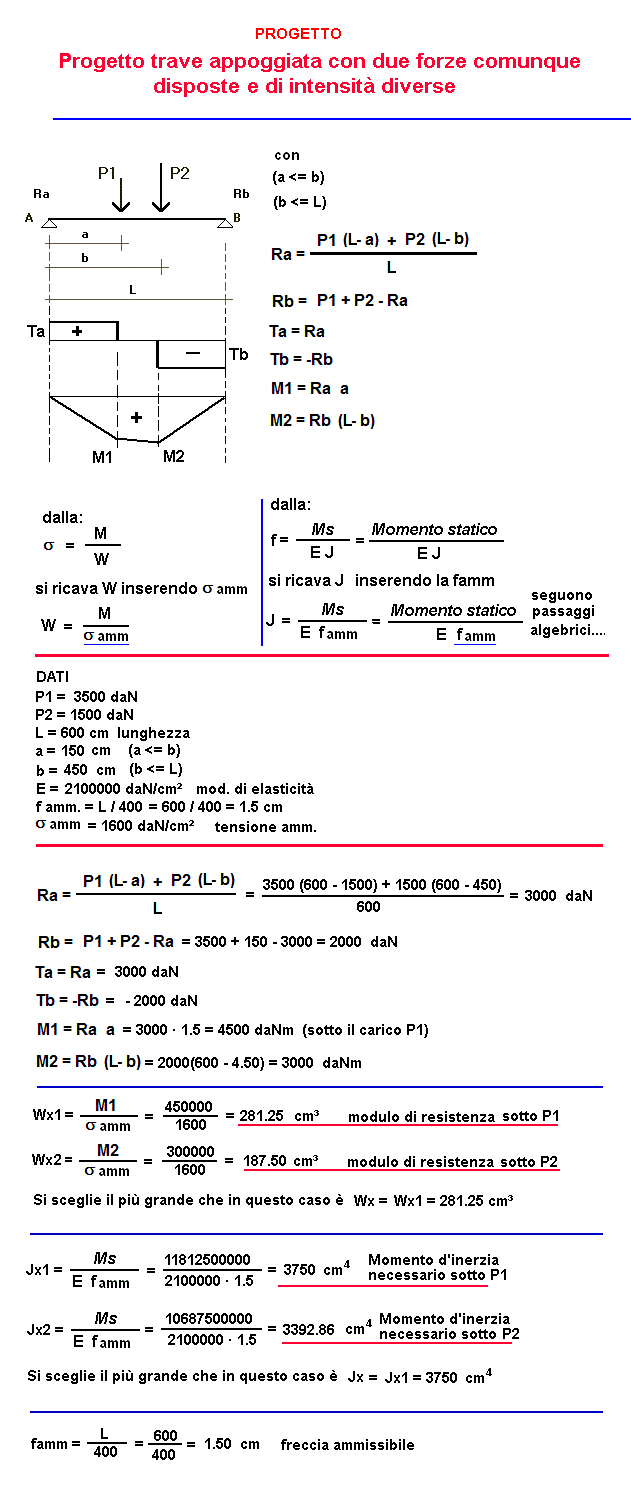

PROGETTO TRAVE APPOGGIATA CON DUE FORZE COMUNQUE
DISPOSTE E DI INTENSITA' DIVERSE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P1 =
daN
P2 =
daN
L = lunghezza trave =
cm
a = (a <= b) =
cm
b = (b <= L) =
cm
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
σ amm = Tensione amm. =
daN/cm²
RISULTATI
Ra =
daN
Rb =
daN
M1 = (sotto il carico P1)
daNm
M2 = (sotto il carico P2)
daNm
Ta = Ra =
daN
Tb = -Rb =
daN
Wx1 = mudulo di resistenza sotto P1 =
cm³
Wx2 = mudulo di resistenza sotto P2 =
cm³
Wx = per verifica (è il Max tra Wx1 e Wx2) =
cm³
Jx1 = momento d'inerzia sotto P1 =
cm
4
Jx2 = momento d'inerzia sotto P2 =
cm
4
Jx = per verifica (è il Max tra Jx1 e Jx2) =
cm
4
famm = freccia ammissibile =
cm
Momento statico 1 sotto P1 =
cm³
Momento statico 2 sotto P2 =
cm³
1 daN = 1 Kgf
