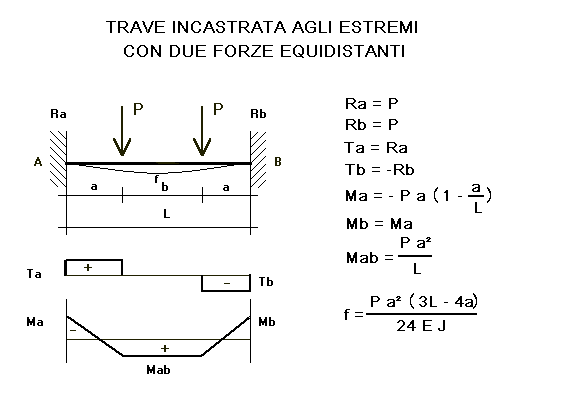

TRAVE INCASTRATA CON DUE CARICHI UGUALI
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
P = carico applicato =
daN
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
b = L -2 a =
cm
Ra = Rb = P =
daN
Rb =
daN
Ma = Mb = - P a ( 1 - a / L ) =
daNm
Mab = P a ² / L =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
B = tensione riscontrata agli incastri A e B = Ma/W =
daN/cm²
A-B = tensione riscontrata in mezzeria A-B = Mab/W =
daN/cm²
f = P a ² ( 3 L - 4 a ) /24 E J = freccia max riscontrata =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
