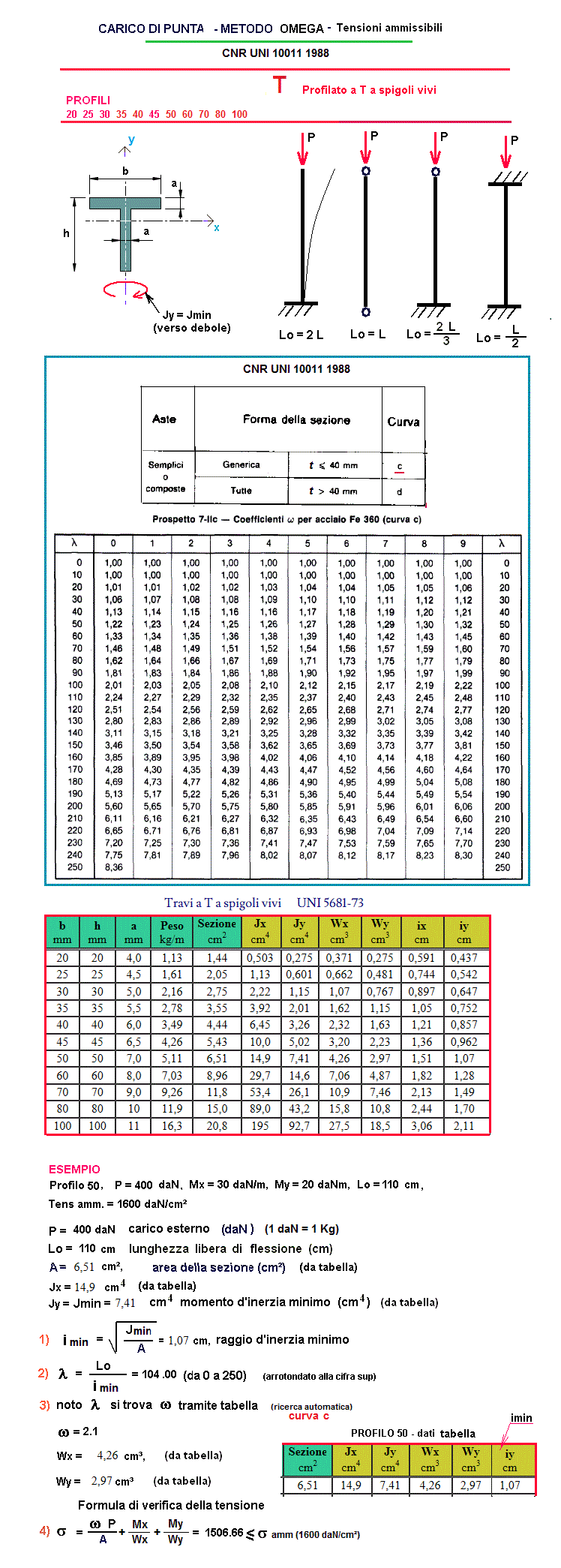

PROFILATI a T- spigoli vivi
- VERIFICA A CARICO DI PUNTA - METODO OMEGA -

* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
P = carico da verificare daN
Mx = momento intorno a x daNm
My = momento intorno a y daNm
Lo = lunghezza libera di flessione = cm
PROFILO a T (es.: 100 opp. 120 ecc...) mm
Tensione ammissibile = daN/cm²

RISULTATI

= per acciaio tipo 1 ( amm 1600 Kg/cm²) ///
A = Area della sezione = cm²
Jy = J min = momento d'inerzia minimo = cm4
i min = raggio d'inerzia minimo = cm
Wx = modulo di resistenza intorno a x (dei 2 profili)= cm3
Wy = modulo di resistenza intorno a y (dei 2 profili)= cm3
= Lo/i min = Lambda (arrotond. cifra sup)= ///
Tensione riscontrata = P / A + Mx/Wx + My/Wy = daN/cm²
