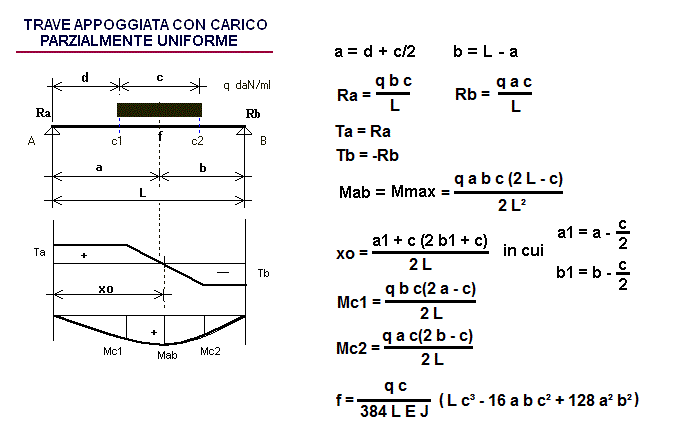

TRAVE APPOGGIATA CON CARICO PARZIALMENTE UNIFORME
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico =
daN/m
L = lunghezza trave =
cm
c =
cm
d =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
a =
cm
b =
cm
Ra = q b c / L =
daN
Rb = q a c / L =
daN
Mmax = (in xo)
daNm
Mc1 = q b c (2 a - c) / 2 L =
daNm
Mc2 = q a c (2 b - c) / 2 L =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
s
B = tensione riscontrata = Mab/W =
daN/cm²
f = freccia riscontrata a metà carico =
cm
freccia ammissibile =
cm
xo = (dove c'è Mmax)
cm
1 daN = 1 Kg
