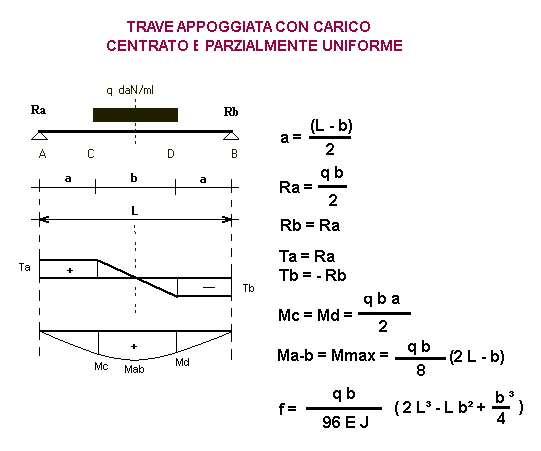

TRAVE APPOGGIATA CON CARICO CENTRATO E PARZIALMENTE UNIFORME
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza trave =
cm
b =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità =
daN/cm²
f ammissibile = L /
cm
Tensione ammissibile =
daN/cm²
RISULTATI
a = (L - b)/2 =
cm
Ra = q b / 2 =
daN
Rb = Ra =
daN
Ma = Mb =
daNm
Mc = Md = q b a/2 =
daNm
Ma-b = Mmax = q b/8 (2 L - b) =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
C = tensione riscontrata in C = Mc/Wx =
daN/cm²
A-B = tensione riscontrata in mezzeria = Ma-b/Wx =
daN/cm²
f = freccia riscontrata in mezzeria = q b ( 2 L³ - L b² + b ³/4)/96 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
