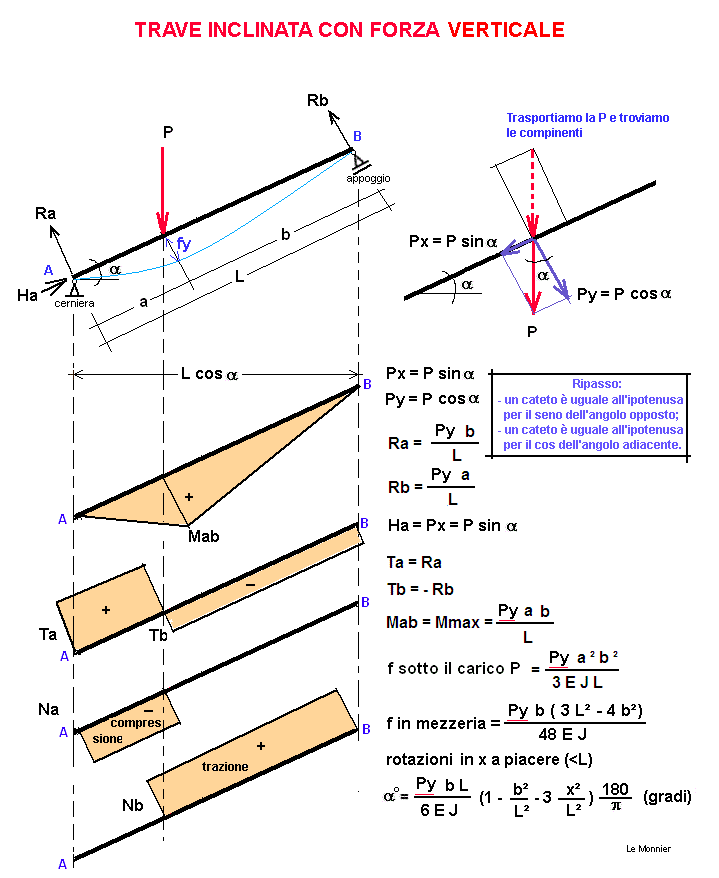

TRAVE INCLINATA CON FORZA NON IN ASSE
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

Per i decimali mettere il punto
P = carico applicato = daN
L = lunghezza trave = cm
a = cm
alfa = gradi
J = momento inerzia = cm4
W = modulo di resistenza = cm³
E = modulo di elasticità = daN/cm²
f ammissibile = L / cm
Tensione ammissibile = daN/cm²
x = ascissa x a piacere (x< = L) cm

RISULTATI

b = L - a = cm
Px = daN
Py = daN
Ra = Py b/L = daN
Rb = Py a/L = daN
Ha = daN
Mab = Mmax = Py a b/L = daNm
Ta = Ra = daN
Tb = - Rb = daN
Na = Px = Nc daN
= tensione riscontrata = Mab/W = daN/cm²
fy = freccia riscontrata sotto il carico = Py a ² b ²/3 E J L = cm
fy mezzeria = freccia riscontrata in mezzeria = cm
famm = freccia ammissibile = cm

rotazioni

alfa in x = rotazione in x a piacere (da 0 ÷ L) gradi
1 daN = 1 Kg
