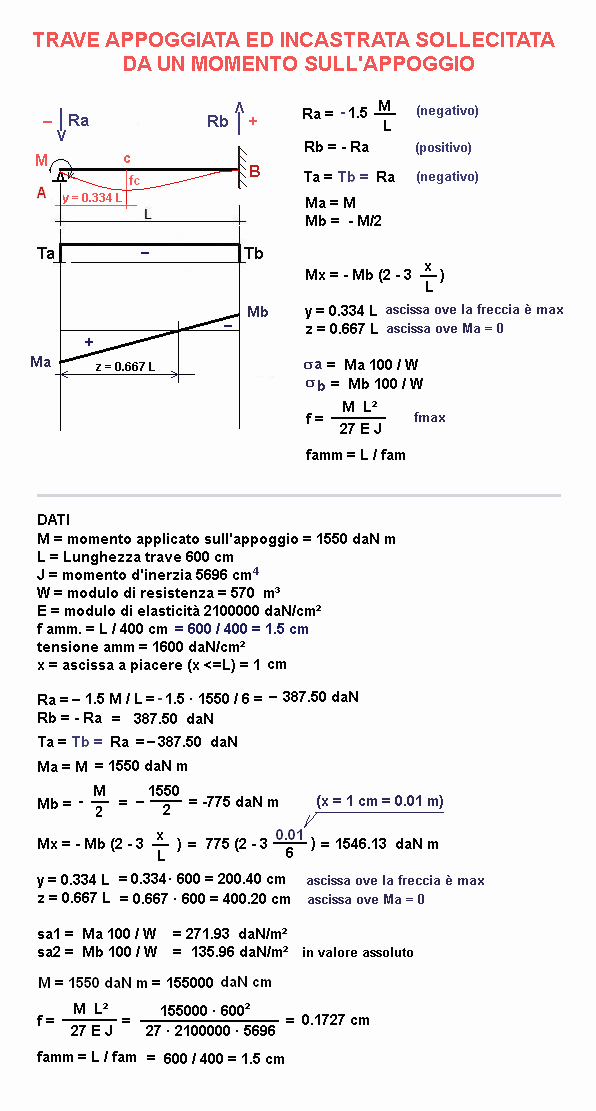

Trave appoggiata ed incastrata con M sull'appoggio
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
M = momento applicato sull'appoggio
daN m
L = Lunghezza trave
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = ascissa a piacere (x <=L)
cm
RISULTATI
Ra =
daN
Rb = -Ra
daN
Ta = Tb = Ra
daN
Ma =
daN m
Mb =
daN m
Mx =
daN m
σ a = tensione riscontrata in a = Ma/W
daN/cm²
σ b = tensione riscontrata in B =Mb/W =
daN/cm²
fc = abbassamento in C
cm
freccia ammissibile =
cm
y = ascissa ove la freccia è max
cm
z = ascissa ove Ma = 0
cm
1 daN = 1 Kgf
