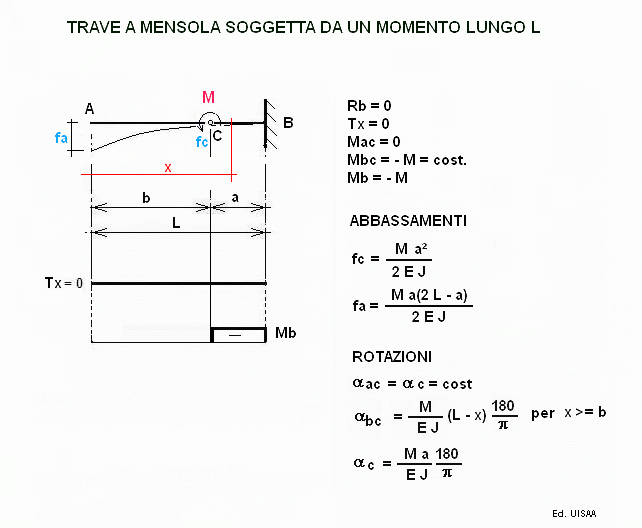

Trave incastrata ad un estremo e soggetta da un momento lungo L
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
M = momento applicato in B
daN m
L = Lunghezza trave
cm
a =
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = ascissa a piacere (x < L)
cm
RISULTATI
Ra = 0
daN
Tx = 0
daN
Mac =
daN m
Mbc =
daN m
Mb =
daN m
σ a = tensione riscontrata =
Mb/W =
daN/cm²
fc = freccia in C
cm
fa = freccia in A
cm
freccia ammissibile =
cm
Rotazioni
α
ac
=
α
c
= cost = rotazione in AC = rotazione in C in gradi
gradi
α
bc
= rotazione in BC in gradi (in funzione di x quando x >= b)
gradi
α
c =
α
a
= rotazione in C = rotazione in A in gradi
gradi
b = L - a =
cm
1 daN = 1 Kgf
