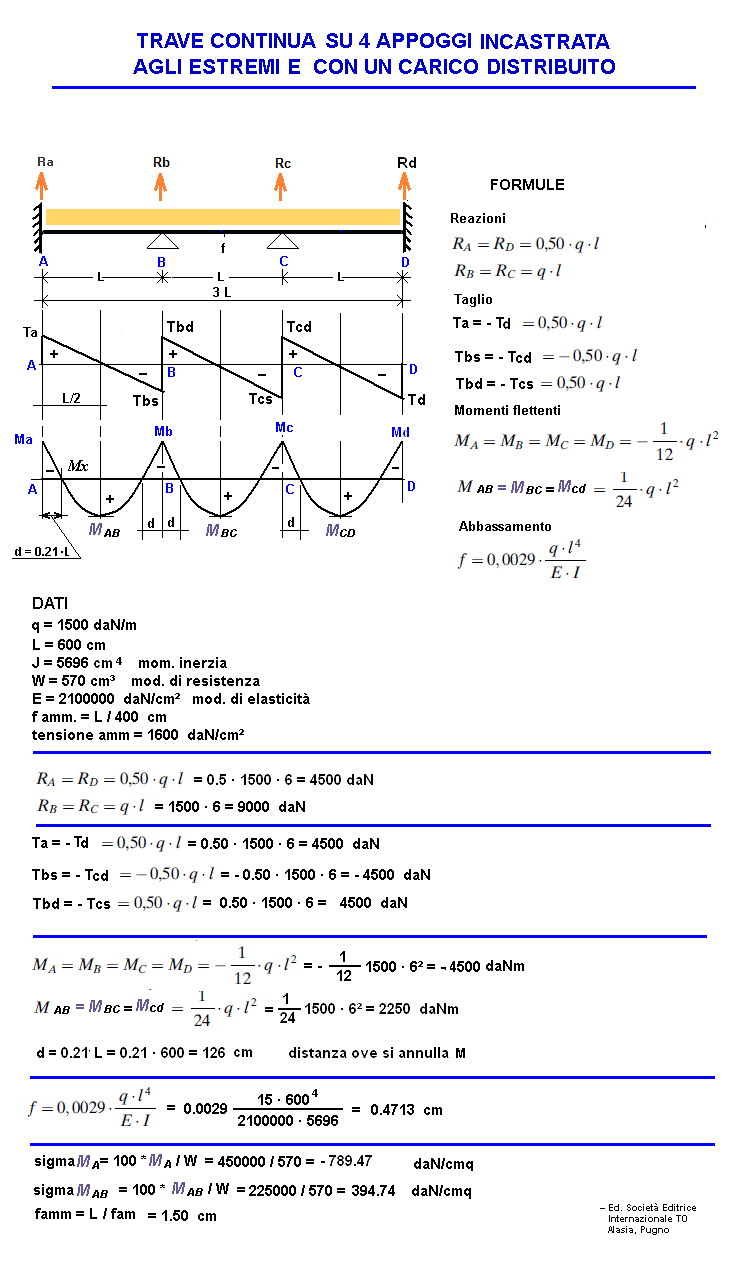

Trave continua su 4 appoggi, incastrata agli estremi e carico distribuito
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
Per i decimali mettere il punto
Per azzerare i risultati premere
F5
q =
daN/m
L =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cm³
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
Ra = Rd
daN
Rb = Rc
daN
Ta = - Td
daN
Tbs = - Tcd
daN
Tbd = - Tcs
daN
Ma = Mb = Mc = Md
daNm
Mab = Mbc = Mcd =
daNm
d = 0.21 · L = distanza ove M = 0
cm
tens. riscontrata in A =
Ma/W = (M max negativo)
daN/cm²
tens. riscontrata in AB, BC e CD =
Mab/W =
daN/cm²
freccia ammissibile =
cm
f = freccia trovata in A-B
cm
1 daN = 1 Kgf
