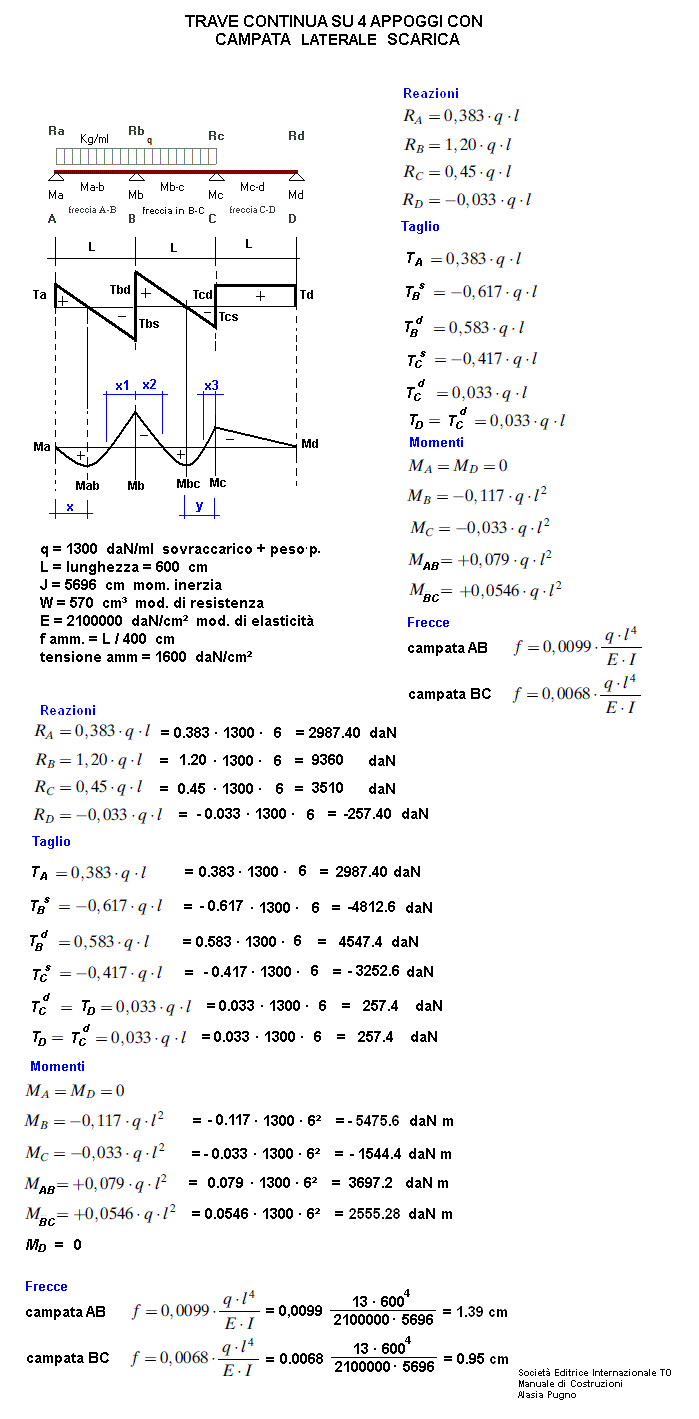

Trave continua su 4 appoggi con campata laterale scarica
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
q = sovraccarico + peso proprio = daN/ml
L = lunghezza = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cm³
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²

RISULTATI

Ra = daN
Rb = daN
Rc = daN
Rd = daN
Ta = daN
Tbs = daN
Tbd = daN
Tcs = daN
Tcd = daN
Td = daN
Ma = daNm
Mb = daNm
Mc = daNm
Md = daNm
Mab = daNm
Mbc = daNm
tens. riscontrata in A-B = Mab/W = daN/cm²
tens. riscontrata B = Mb/W = daN/cm²
tens. riscontrata B-C = Mbc/W = daN/cm²
tens. riscontrata C = Mc/W = daN/cm²
fab = freccia riscontrata campata AB= cm
fcd = freccia riscontrata campata BC = cm
freccia ammissibile = cm
x = ordinata del Mmax nella campata AB = cm
y = ordinata del Mmax nella campata BC = = cm
x1 = ordinata ove M = 0 nella campata AB = cm
x2 = ordinata ove M = 0 nella campata BC a six = cm
x3 = ordinata ove M = 0 nella campata BC a dex = cm
1 daN = 1 Kgf
