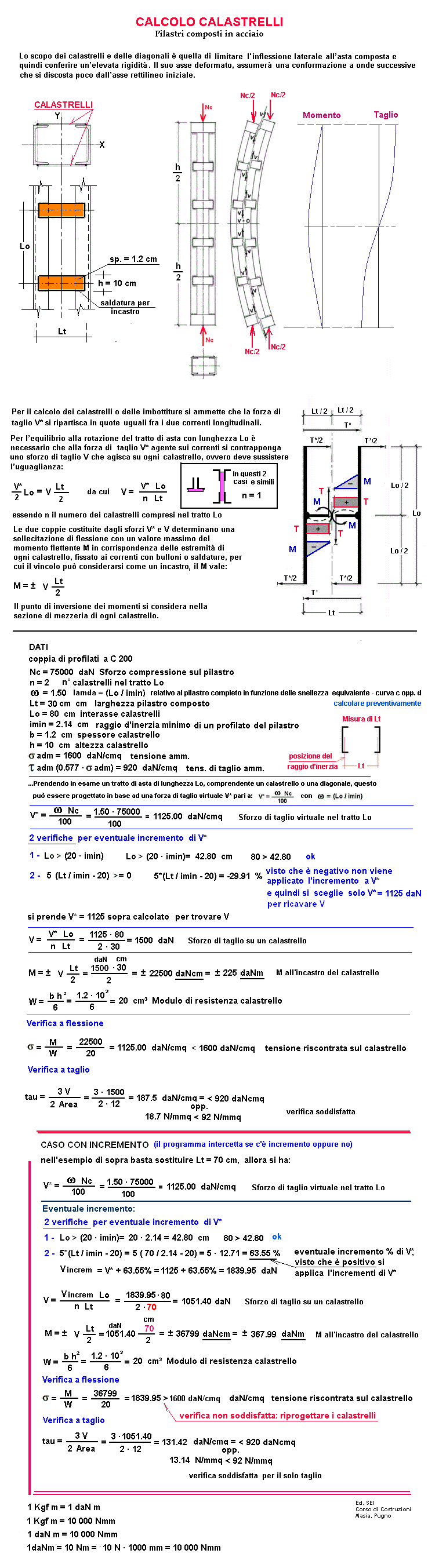

Acciaio - verifica calastrelli - Pilastri composti
acciaio
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
Nc = Sforzo compressione sul pilastro	daN = Kgf	=	kN
n = n° di calastrelli nel tratto Lo (Lo = interasse calastrelli)	///
ω = da tabelle, con λ eq = (Lo / imin) relativo al pilastro completo in funzione delle snellezza equivalente - (curva c per sp. < 40 mm opp. d per sp. > 40 mm)	///
Lt = larghezza pilastro composto	cm
Lo = interasse calastrelli	cm
imin = raggio d'inerzia minimo di un solo montante che compone il pilastro	cm
b = spessore calastrello	cm
h = altezza calastrello	cm
σ adm = tensione amm.	daN/cmq = Kgf/cmq	=	N/mmq
τ adm = (0.577 · σ adm) tensione di Taglio amm.	daN/cmq	=	N/mmq
RISULTATI
verifica incremento = Lo > = (20 · imin) =	cm
A - eventuale incremento % di V*	%
NOTA:
V* = Sforzo di taglio virtuale	daN
V* Tot = (V* + eventuale incrementato) (Sforzo di taglio virtuale Totale)	daN
Vincrem = Sforzo di taglio su un calastrello	daN
M = ± momento flettente del calastrello	daNm	= ±	Nmm
W = Modulo di resistenza calastrello	cm³
σ = tensione riscontrata sul calastrello	daN/cmq = Kgf/cmq	=	N/mmq
Area = Area sez. calastrello	cmq
τ = tensione di taglio riscontrata sul calastrello	daN/cmq	=	daNmmq
1 daN = 1 Kgf --- 1 daNm = 10 000 Nmm
