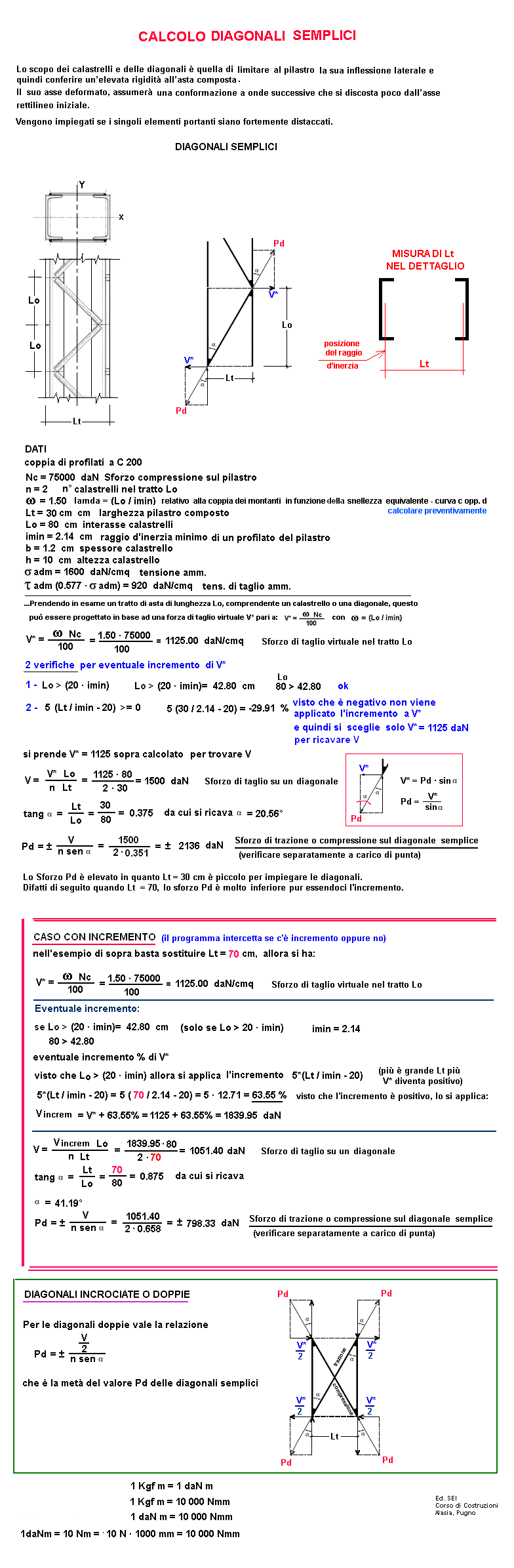

Acciaio - verifica diagonali semplici e incrociati
acciaio
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali mettere il punto
Nc = Sforzo compressione sul pilastro	daN = Kgf	=	kN
n = n° di diagonali nel tratto Lo posti su piani paralleli (Lo = interasse calastrelli)	///
ω = da tabelle, con λ = (Lo / imin) relativo alla curva c opp. d	daN/cmq
Lt = larghezza pilastro composto	cm
Lo = interasse diagonali	cm
imin = raggio d'inerzia minimo di un solo montante che compone il pilastro	cm
RISULTATI
verifica incremento = Lo > = (20 · imin) =	cm
A - eventuale incremento % di V* = 5*(Lt / imin - 20) ---- (solo se Lo > 20 · imin)	%
NOTA:
V* = Sforzo virtuale	daN
V* Tot = (V* + eventuale incrementato) (Sforzo virtuale Totale)	daN
V = Sforzo di taglio sul diagonale	daN
Pd semplice = Sforzo sul diagonale SEMPLICE (trazione o compressione)	daN
α = inclinazione diagonale	gradi
1 daN = 1 Kgf --- 1 daNm = 10 000 Nmm
