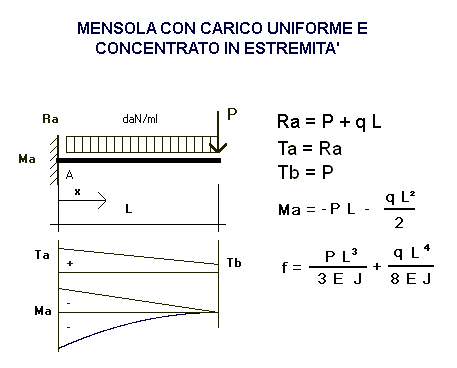

MENSOLA CON CARICO UNIFORME E CONCENTRATO IN ESTREMITA'
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali usare il punto
q = sovraccarico + peso proprio = daN/ml
P = carico = daN
L = lunghezza = cm
J = mom. inerzia = cm4
W = mod. di resistenza = cmc
E = mod. di elasticità = daN/cm²
f amm. = L / cm
tensione amm = daN/cm²
x = (0,00 < x < L) = cm

RISULTATI

Ra = P + q L = daN
Ma = - P L - q l²/2 = daNm
Mx = - P (L - x) - q (L - x) ²/2 = daNm
Tx = P + q (L-x) = daN
Ta = Ra = daN
Tb = P = daN
tensione riscontrata = Ma/W = daN/cm²
fp = freccia causata da P = cm
fq = freccia causata da q = cm
f = freccia riscontrata = (fp + fq) = cm
freccia ammissibile = cm
1 daN = 1 Kg
