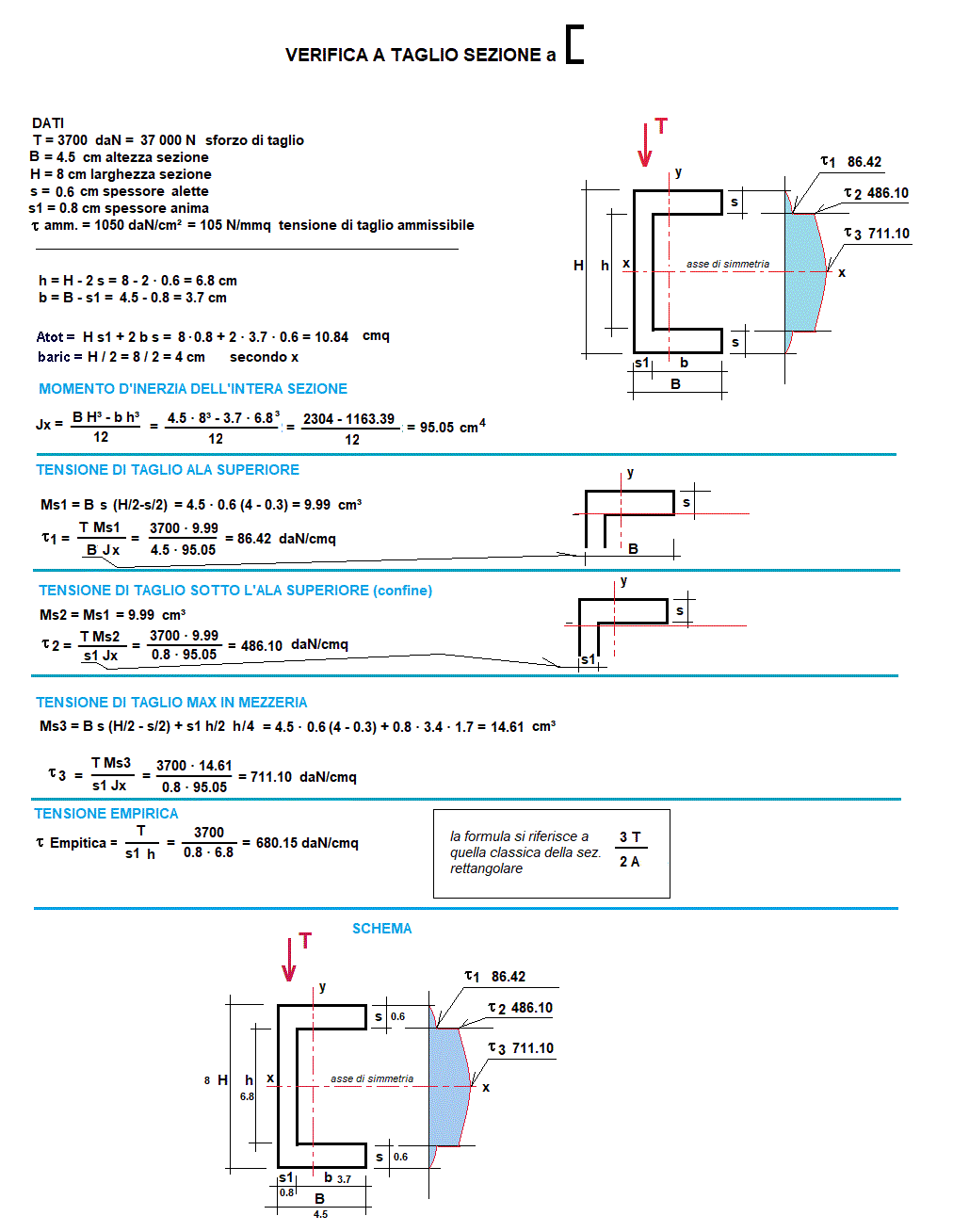

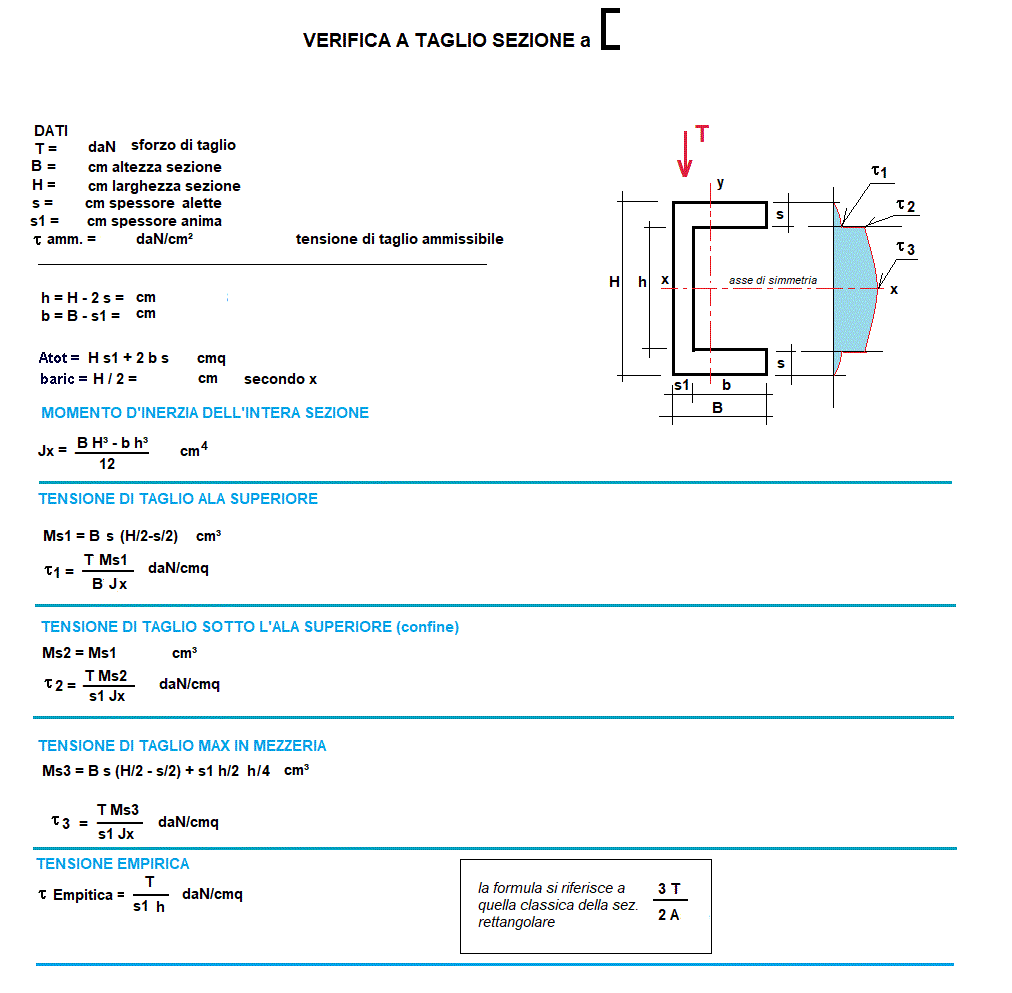

VERIFICA A TAGLIO SEZIONE a C
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
T = sforzo di taglio
daN = 10 N
H = altezza sezione
cm
B = larghezza sezione
cm
s = spessore alette
cm
s1 = spessore anima
cm
τ amm. = tensione di taglio ammissibile
daN/cm²
RISULTATI
h = H - 2 s =
cm²
b = B - s1 =
cm²
Atot = Area tot. sezione =
cm²
baricentro = H/2
cm
Jx = Momento d'inerzia di tutta la sezione a C
cm
4
Ms
1
= momento statico per ala superiore
cm³
Ms
2
= Ms
1
= momento statico appena sotto s
cm³
Ms
3
momento statico in mezzeria =
cm³
TENSIONI
τ
1
= Tensione di taglio ala superiore
daN/cm²
τ
2
alette = Tensione di taglio sotto ala superiore (confine)
daN/cm²
τ
3
spessore s =
Tensione di taglio MAX (in mezzeria)
daN/cm²
τ empirica = Tensione empirica di taglio solo anima
daN/cm²
1 daN = 10N = 1 Kgf --- 1050 daN/cm² = 105 N/mm²
