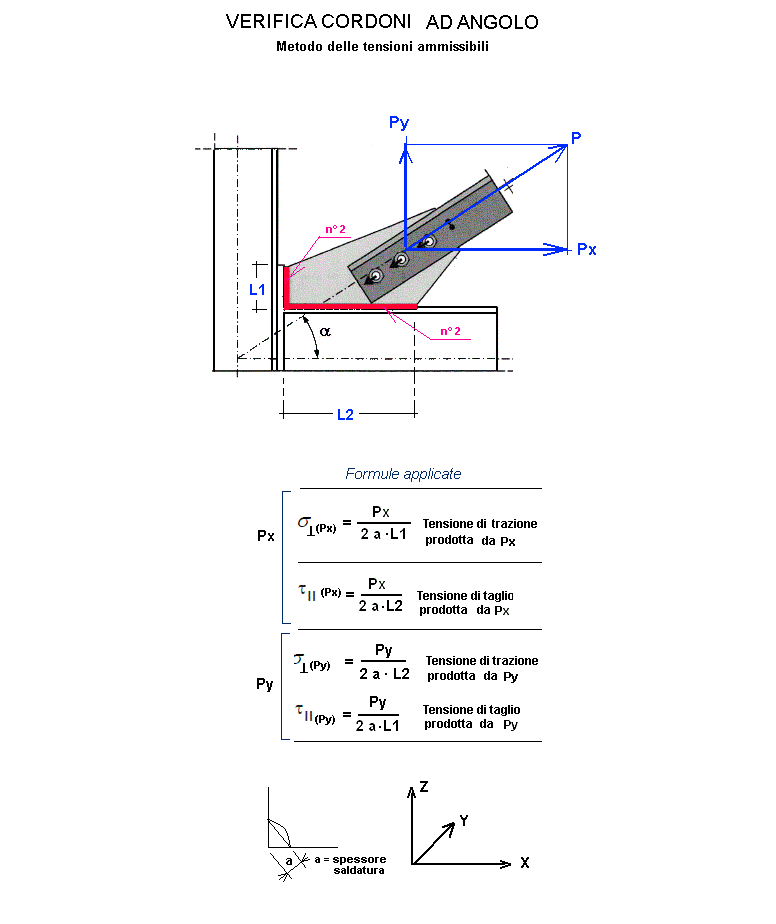

Saldature con cordoni ad angolo - per travi reticolari

* * *

OGGETTO:

n° decimali =

INSERIRE I DATI	per i decimali usare il punto
P = Forza inclinata		Newton
α = angolo di inclinazione di P		gradi
L1 = lunghezza saldatura verticale (n° 2)		mm
L2 = lunghezza saldatura orizzontale (n° 2)		mm
a = spessore saldatura		mm
σ adm = Tensione amm saldatura		N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70)		coeff.
RISULTATI
Px = componente orizzontale di P		mm
Py = componente verticale di P		Nmm
sigmaTx σ T = Tensione di trazione prodotto da Px		N/mmq
tauParalleX τ // (Px) = Tensione di taglio prodotto da Px		N/mmq
sigmaTy σ T = Tensione di trazione prodotto da Py		N/mmq
tauParalleY τ // (Px) = Tensione di taglio prodotto da Py		N/mmq
Area = Area di tutte le saldature		cm²

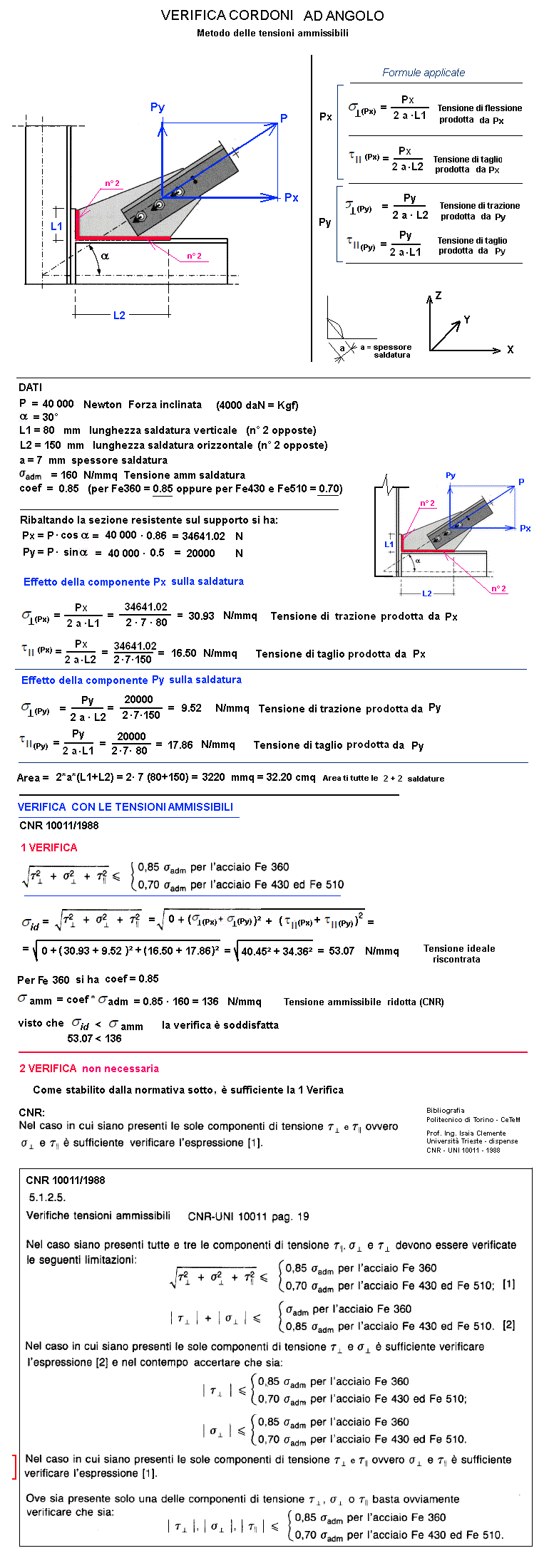

VERIFICA	----
σ id. (<= σ amm.) = tensione ideale riscontrata		N/mmq
σ amm = tensione amm (ridotta da CNR 10011)		N/mmq
1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
