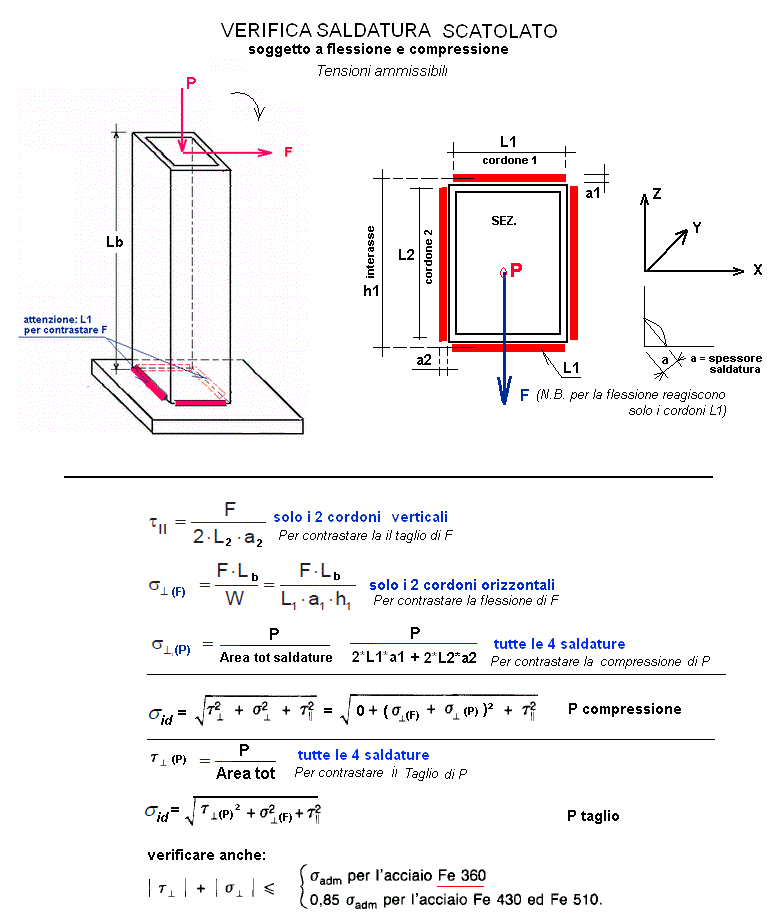

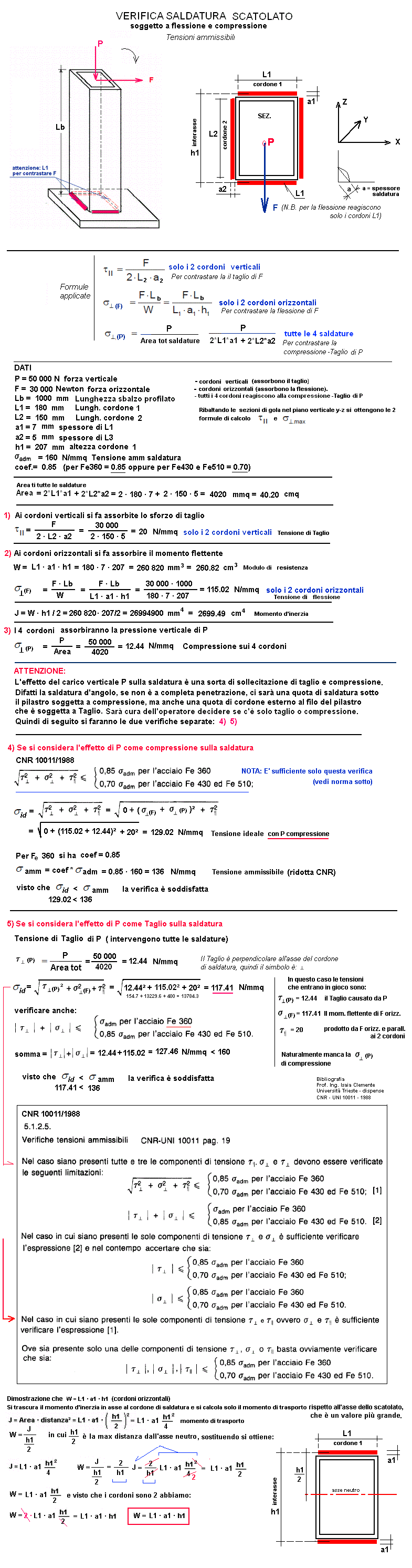

Verifica saldature profilato scatolato a flessione e compressione

* * *


OGGETTO:
tra252-stampa




n° decimali =

INSERIRE I DATI

 per i decimali
usare il punto
P = carico verticale Newton
F = carico orizzontale Newton
Lb = Altezza profilato mm
L1 = Lunghezza saldatura 1 mm
L2 = Lunghezza saldatura 2 mm
a1 = spessore saldatura di L1 mm
a2 = spessore saldatura di L2 mm
h1 = Altezza saldatura di L1 (interasse) mm
σ adm = Tensione amm saldatura N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70) coeff.

RISULTATI

τ // = Tensione di taglio N/mmq
σ T (F) = Tensione di flessione N/mmq
σ T (P) = Tensione di compressione N/mmq
W = modulo di resistenza saldatura verticale cm³
J = momento d'inerzia saldatura verticale cm4
Area = Area di tutte le 4 saldature cm²

VERIFICA

----

VERIFICA GLOBALE con P compressione

----
σ id. (<= σ amm.) = tensione ideale considerando l'effetto di P come compressione N/mmq

VERIFICA GLOBALE con P Taglio

----
σ id. (<= σ amm.) = tensione ideale considerando l'effetto di P come Taglio N/mmq
somma = < (vedere normativa sopra) N/mmq

ALTRO

----
σ amm = tensione amm N/mmq
τ T (P)= P/Area tot = considerando l'effetto di P come Taglio N/mmq
160 N/mmq = 1600 daN/cmq --- 1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
