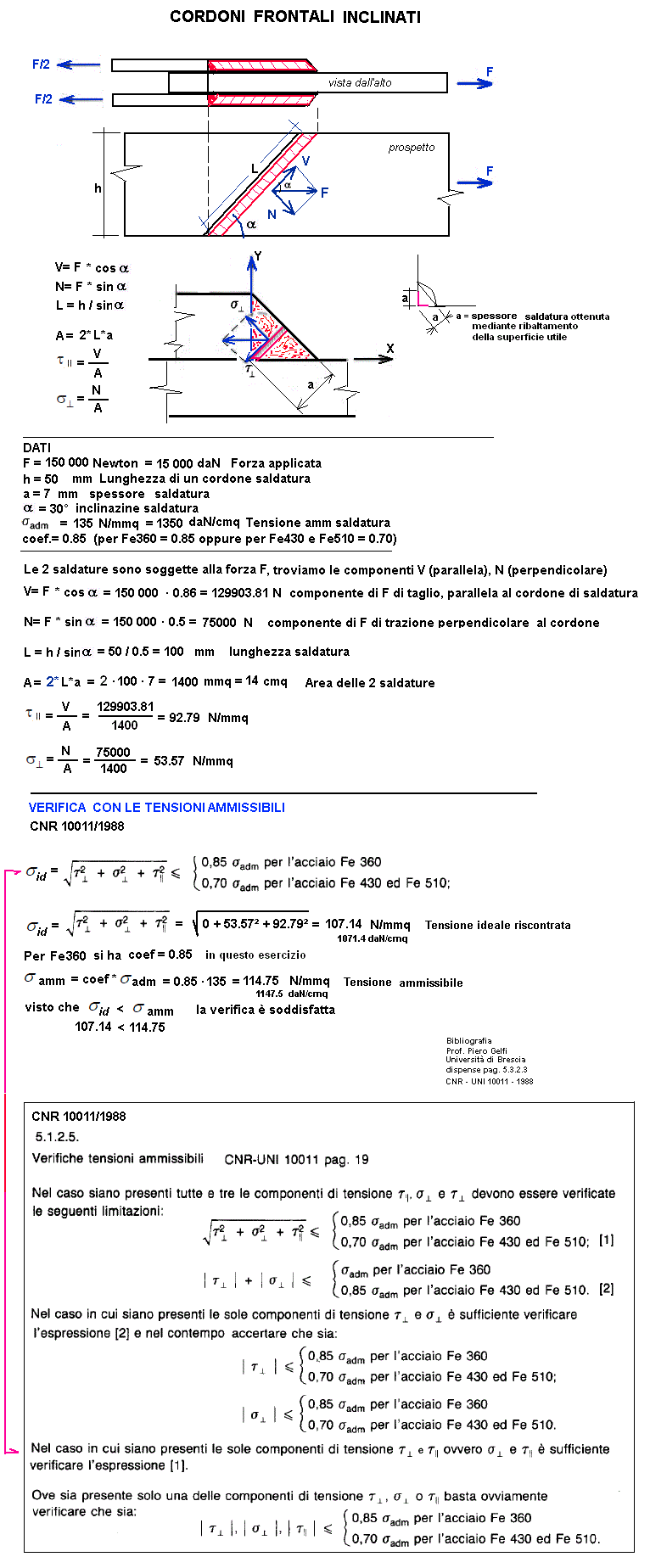

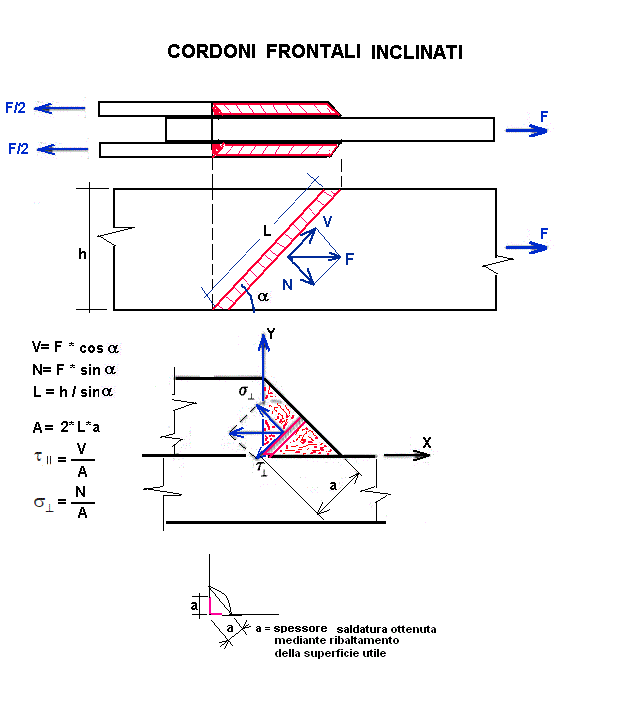

Verifica saldature cordoni frontali inclinati

* * *


OGGETTO:
tra254-stampa




n° decimali =

INSERIRE I DATI

 per i decimali
usare il punto
F = Forza applicata Newton
h = mm
a = spessore saldatura mm
α = inclinazione saldatura gradi
σ adm = Tensione amm saldatura N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70) coeff.----

RISULTATI

V = N
N = N
L = Lunghezza saldatura mm
τ || = Tensione di taglio N/mmq
σ T = Tensione di trazione N/mmq
Area = Area delle 2 saldature cm²

VERIFICA

----
σ id. (<= σ amm.) = tensione ideale riscontrata N/mmq
σ amm = tensione amm. (ridotta CNR 10011) N/mmq
160 N/mmq = 1600 daN/cmq --- 1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
