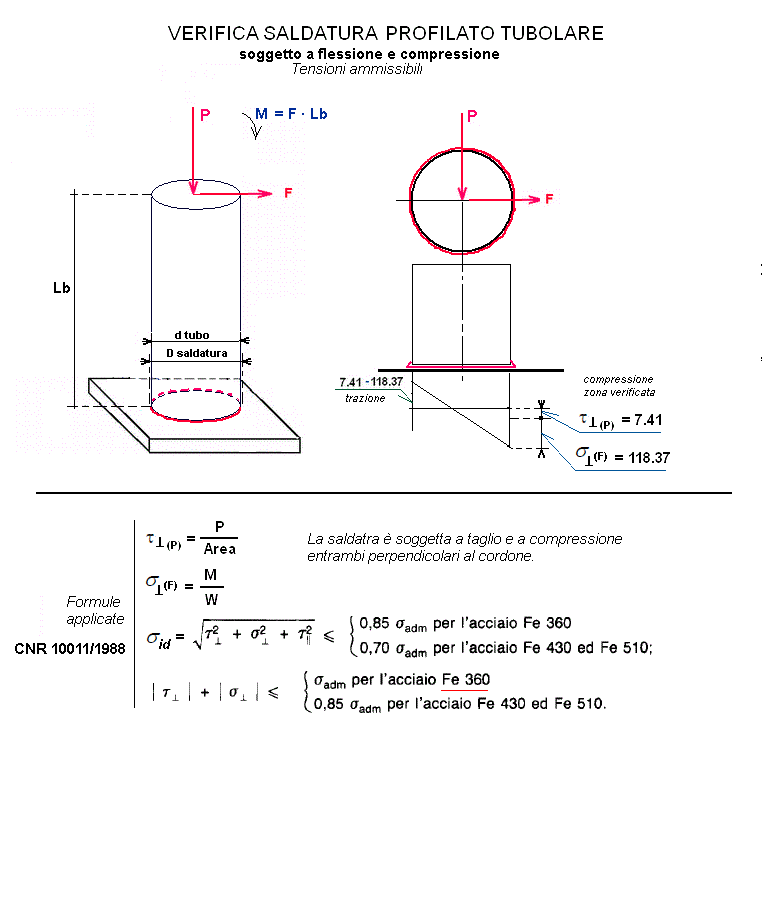

Verifica saldature profilato circolare soggetto a compressione e flessione

* * *


OGGETTO:
tra255-stampa




n° decimali =

INSERIRE I DATI

 per i decimali
usare il punto
P = carico verticale Newton
F = carico orizzontale Newton
Lb = Altezza profilato circolare mm
d = diametro tubo mm
a = spessore saldatura mm
σ adm = Tensione amm saldatura N/mmq
coef.= (per Fe360 = 0.85 oppure per Fe430 e Fe510 = 0.70) coeff.

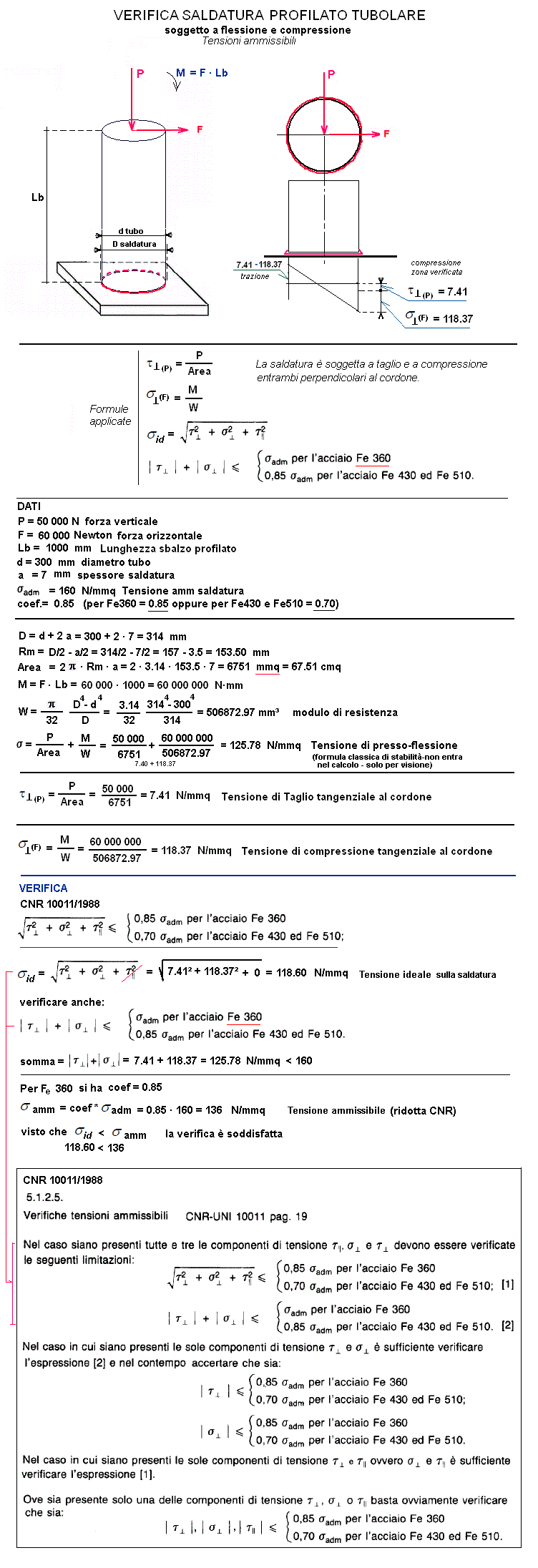

RISULTATI

D = Diametro saldatura mm
Rm = Raggio medio saldatura mm
Area = Area saldatura circolare cm²
M = Momento flettente N·mm
W = modulo di resistenza mm³
σ = P/Area + M/W = Tensione di presso-flessione
(formula classica di stabilità - non entra nel calcolo, solo per visione)		 N/mmq
τ T(P) = Tensione di taglio saldatura N/mmq
σ T (F) = Tensione di flessione saldatura N/mmq

VERIFICA

----
σ id. (<= σ amm.) = tensione ideale saldatura N/mmq
somma = < (vedere normativa sopra) N/mmq

TENSIONE AMMISSIBILE

----
σ amm = tensione amm. saldatura N/mmq
160 N/mmq = 1600 daN/cmq --- 1 daN/cmq = 10 N/cmq = 1 Kgf /cmq
