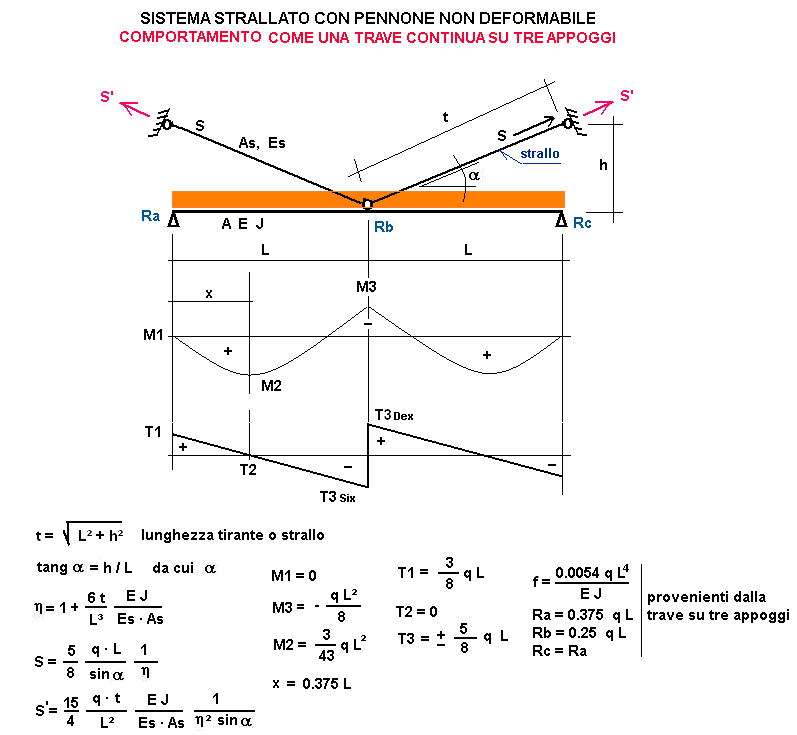

SISTEMA STRALLATO CON PENNONE NON DEFORMABILE CON TIRO INDOTTO

SISTEMA STRALLATO CON PENNONE NON DEFORMABILE CON TIRO INDOTTO
* * *

INSERIRE I DATI	Per i decimali mettere il punto
q = pp + carico applicato	daN/m (Kgf/m)
L = Lunhezza dal centro al bordo	cm
h = altezza	cm
A = aera trave	cmq
E = modulo di Elasticità trave	daN/cmq
J = momento d'inerzia trave	cm⁴
As = area tirante o strallo	cmq
Es = modulo di elasticità tirante o strallo	daN/cmq
RISULTATI
t = lunghezza tirante	cm
α = inclinazione tirante o strallo	gradi
η = coefficiente	coef.
S = Sforzo sugli stralli	daN (Kgf)
S1 = Sforzo indotto sugli stralli	daN (Kgf)
M1 =	daN·m
M3 =	daN·m
M2 =	daN·m
x = ascissa ove c'è M2 e T2 = 0	cm
T1 =	daN
T2 =	daN
T3 Dex = T3 Six = + -	daN
f = freccia in M2	cm
Ra = 0.375 q L = Reazione in A	daN (Kgf)
Rb = 1.25 q L = Reazione in B	daN (Kgf)
Rc = Ra = reazione in C	daN (Kgf)
1 daN = 1 Kgf --- 1 daN = 10 N
