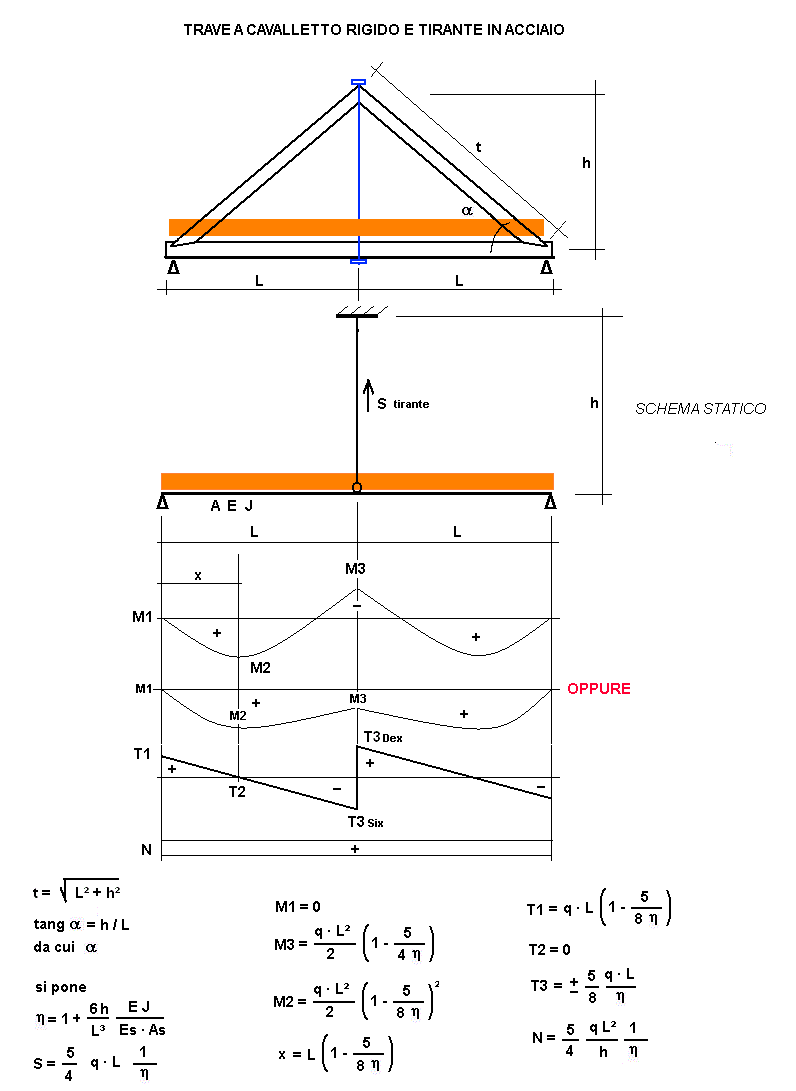

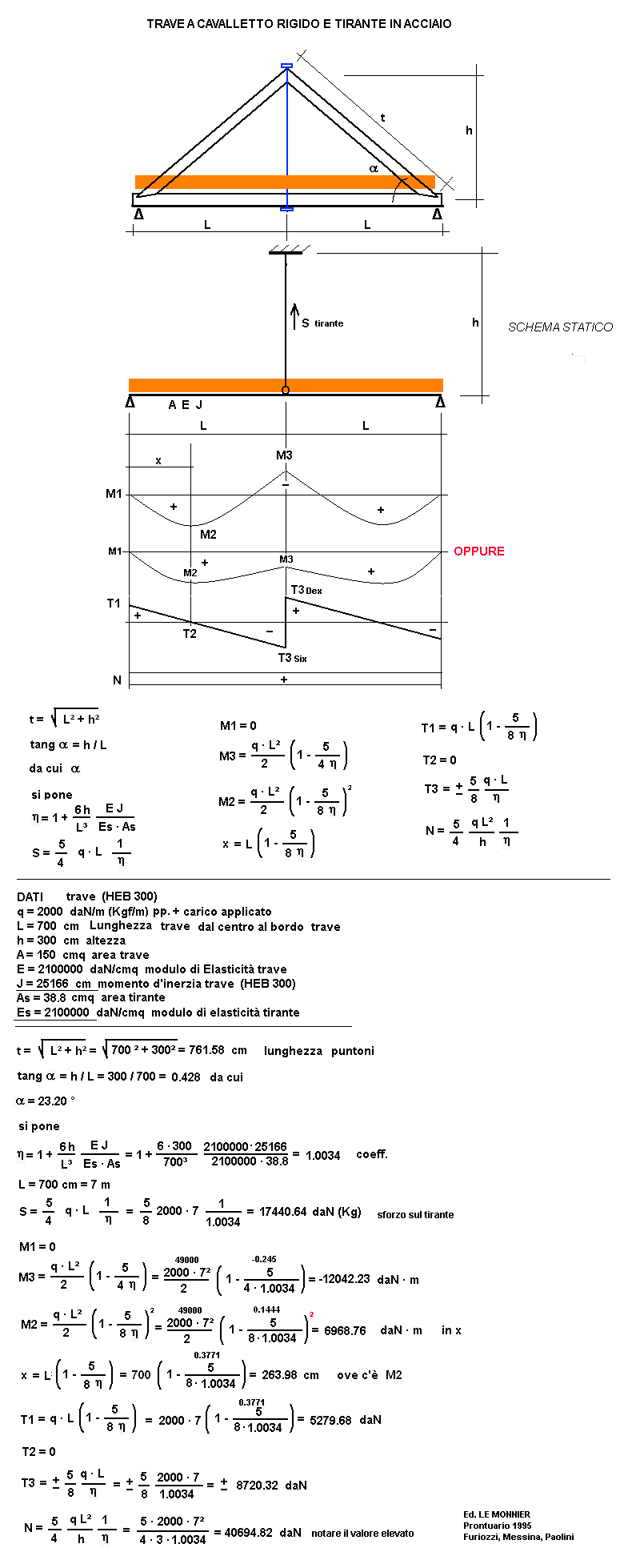

Trave con cavalletto rigido e tirante in acciaio

Trave con cavalletto rigido e tirante in acciaio
* * *

OGGETTO:

n° decimali =

INSERIRE I DATI
Per i decimali mettere il punto
q = pp + carico applicato daN/m (Kgf/m)
L = Lunhezza dal centro al bordo cm
h = altezza cavalletto cm
A = aera trave cmq
E = modulo di Elasticità trave daN/cmq
J = momento d'inerzia trave cm⁴
As = area tirante cmq
Es = modulo di elasticità tirante daN/cmq

RISULTATI

t = lunghezza puntone cm
α = inclinazione puntone gradi
η = coefficiente coef.
S = Sforzo sul tirante daN (Kgf)
M1 = daN·m
M3 = daN·m
M2 = daN·m
x = posizione di M2 cm
T1 = daN
T2 = daN
T3 Dex = T3 Six = + - daN
N = Sforzo di trazione orizzontale sulla trave daN

1 daN = 1 Kgf --- 1 daN = 10 N
