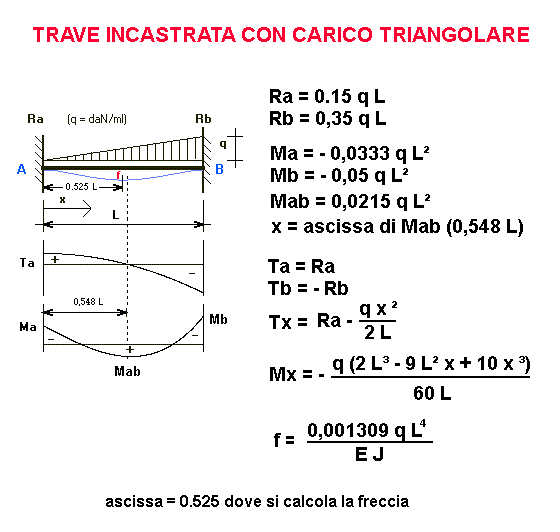

TRAVE INCASTRATA CON CARICO TRIANGOLARE
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
q = sovraccarico =
daN/ml
L = lunghezza =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = (0,00 < x < L) =
cm
RISULTATI
Ra = 0,15 q L =
daN
Rb = 0,35 q L =
daN
Ma = - 0,0333 q L² =
daNm
Mb = - 0,05 q L² =
daNm
Mab = 0,0215 q L² =
daNm
x = ascissa di Mab (0,548 L) =
cm
Ta = Ra =
daN
Tb = - Rb =
daN
Mx = - q (2 L³ - 9 L² x + 10 x ³)/ 60 L =
daNm
Tx = Ra - q x ² / 2 L =
daN
tensione riscontrata in A = Ma/W =
daN/cm²
tensione riscontrata in B = Mb/W =
daN/cm²
tensione riscontrata in A-B = Ma-b/W =
daN/cm²
f = freccia riscontrata = 0,001309 q L
4
/E J =
cm
ascissa = 0,525 L dove si calcola la freccia =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
