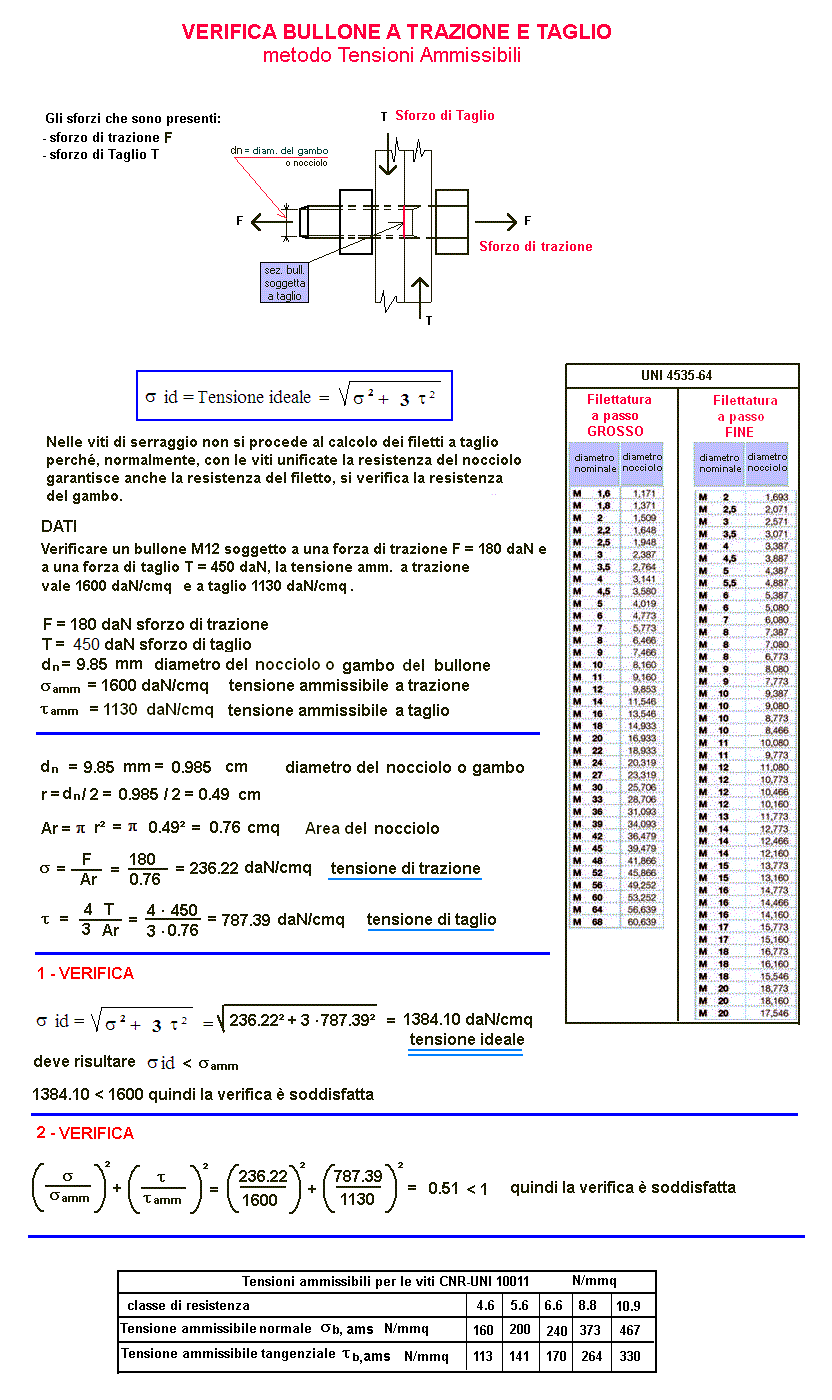

VERIFICA BULLONE (TRAZIONE E TAGLIO)
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
F = sforzo di trazione
daN (Kgf)
T = sforzo di taglio
daN
d
n
= diametro del nocciolo o gambo bullone
mm
σ
amm
= tensione ammissibile a trazione
daN/cm²
τ
amm
= tensione ammissibile a taglio
daN/cm²
RISULTATI
r = raggio = d/2
cm
Ar = area gambo bullone
cm²
σ = tensione di trazione sul bullone = F/A
daN/cm²
τ = tensione di taglio sul bullone = 4 T/3 A
daN/cm²
σ
id
= tensione ideale riscontrata
daN/cm²
verifica < 1 =
///
(1 daN = 1 Kgf)
