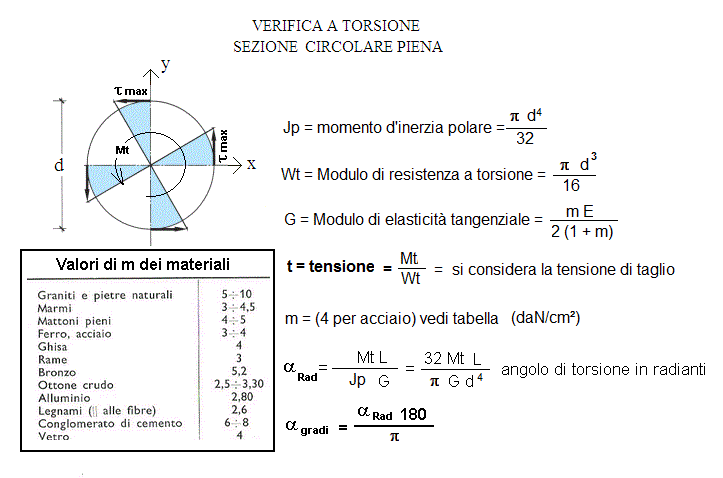

Calcolo angolo di torsione - VERIFICA A TORSIONE SEZIONE CIRCOLARE PIENA
Calcoli statici
* * *






OGGETTO:


n° decimali =

INSERIRE I DATI

per i decimali mettere il punto
Mt = Momento torcente = daNm
L = lunghezza elemento = cm
d = diametro = cm
E = Modulo di elasticità = daN/cm²
m = (4 per acciaio) vedi tabella daN/cm²
tensione ammissibile a taglio = daN/cm²

RISULTATI

Jp = momento d'inerzia polare = p d4/32 cm4
Wt = Modulo di resistenza a torsione = p d³/ 16 cm³
G = Modulo di elasticità tangenziale = m E/2 (1 + m) = daN/cm²
α = angolo di torsione in radianti = radianti
α = angolo di torsione in gradi decimali = gradi
α = angolo di torsione (gradi, primi e secondi) = ° ' "
τ = tensione riscontrata = Mt/Wt = (si considera la tensione di taglio) daN/cm²
1 daN = 1 Kg
