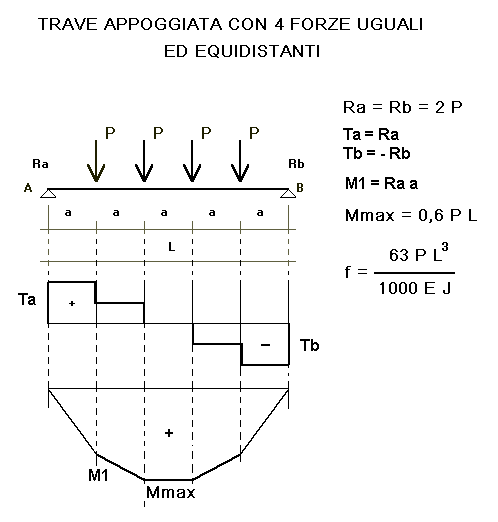

TRAVE APPOGGIATA CON QUATTRO FORZE EQUIDISTANTI
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
P = carico =
daN
L = lunghezza trave =
cm
J = mom. inerzia =
cm
4
W = mod. di resistenza =
cmc
E = mod. di elasticità =
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
RISULTATI
a = L/5 =
cm
Ra = Rb = 2 P =
daN
M1 = Ra a
daNm
Mab = M2 = 0,6 P L =
daNm
Ta = Ra =
daN
Tb = -Ra
daN
= tensione riscontrata =
Mab/W =
daN/cm²
f = freccia riscontrata =
63 P l³/1000 E J =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
