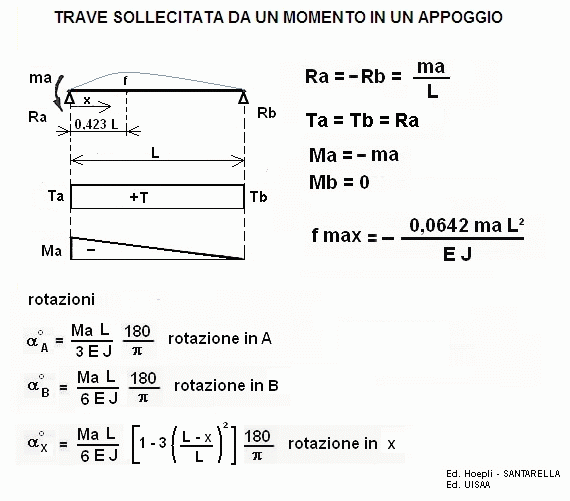

TRAVE SOLLECITATA DA UN MOMENTO IN UN APPOGGIO
Schemi statici - TRAVI -
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
ma = momento applicato in A
daN m
L = Lunghezza trave
cm
J = momento d'inerzia
cm
4
W = modulo di resistenza =
cm³
E = modulo di elasticità
daN/cm²
f amm. = L /
cm
tensione amm =
daN/cm²
x = ascissa a scelta <= L
cm
RISULTATI
Ra = ma/L =
daN
Rb = -Ra
daN
T = Ra
daN
Ma = -ma
daN m
Mb = 0
daN m
tensione riscontrata =
Ma/W =
daN/cm²
Posizione fmax (distanza da A) = 0.423 L =
cm
fmax = -0.0642 Ma L²/E J =
cm
freccia ammissibile =
cm
alfa in A = rotazione in A
gradi
alfa in B = rotazione in B
gradi
alfa in x = rotazione in x a scelta
gradi
1 daN = 1 Kg
