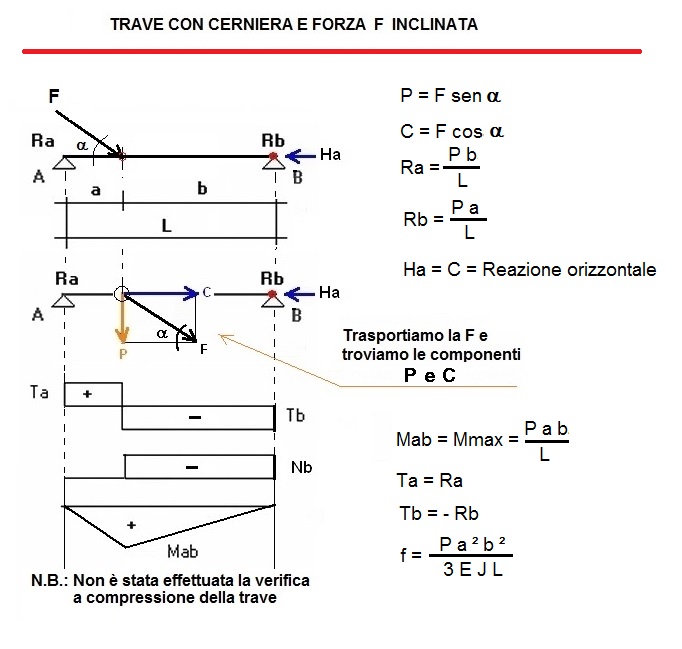

TRAVE CON CERNIERA E FORZA INCLINATA
Calcoli statici
* * *
OGGETTO:
n° decimali =
INSERIRE I DATI
per i decimali mettere il punto
F = carico inclinato=
daN
= inclinazione carico =
gradi
L = lunghezza trave =
cm
a =
cm
J = momento inerzia =
cm
4
W = modulo di resistenza =
cmc
E = modulo di elasticità =
daN/cm²
freccia ammissibile = L /
cm
s
amm. = tensione ammissibile =
daN/cm²
RISULTATI
b = L - a =
cm
P = F sen
= componente verticale di F =
daN
C = F cos
= componente orizzontale di F =
daN
Ra = P b/L =
daN
Rb = P a/L =
daN
Ha = C = Reazione orizzontale =
daN
Mab = Mmax = P a b/L =
daNm
Ta = Ra =
daN
Tb = - Rb =
daN
Tensione riscontrata =
Mab/W =
daN/cmq
f max = freccia max riscontrata =
cm
x = ascissa dove c'è la f max =
cm
f = freccia riscontrata sotto il carico= P a ² b ²/3 E J L =
cm
freccia ammissibile =
cm
1 daN = 1 Kg
